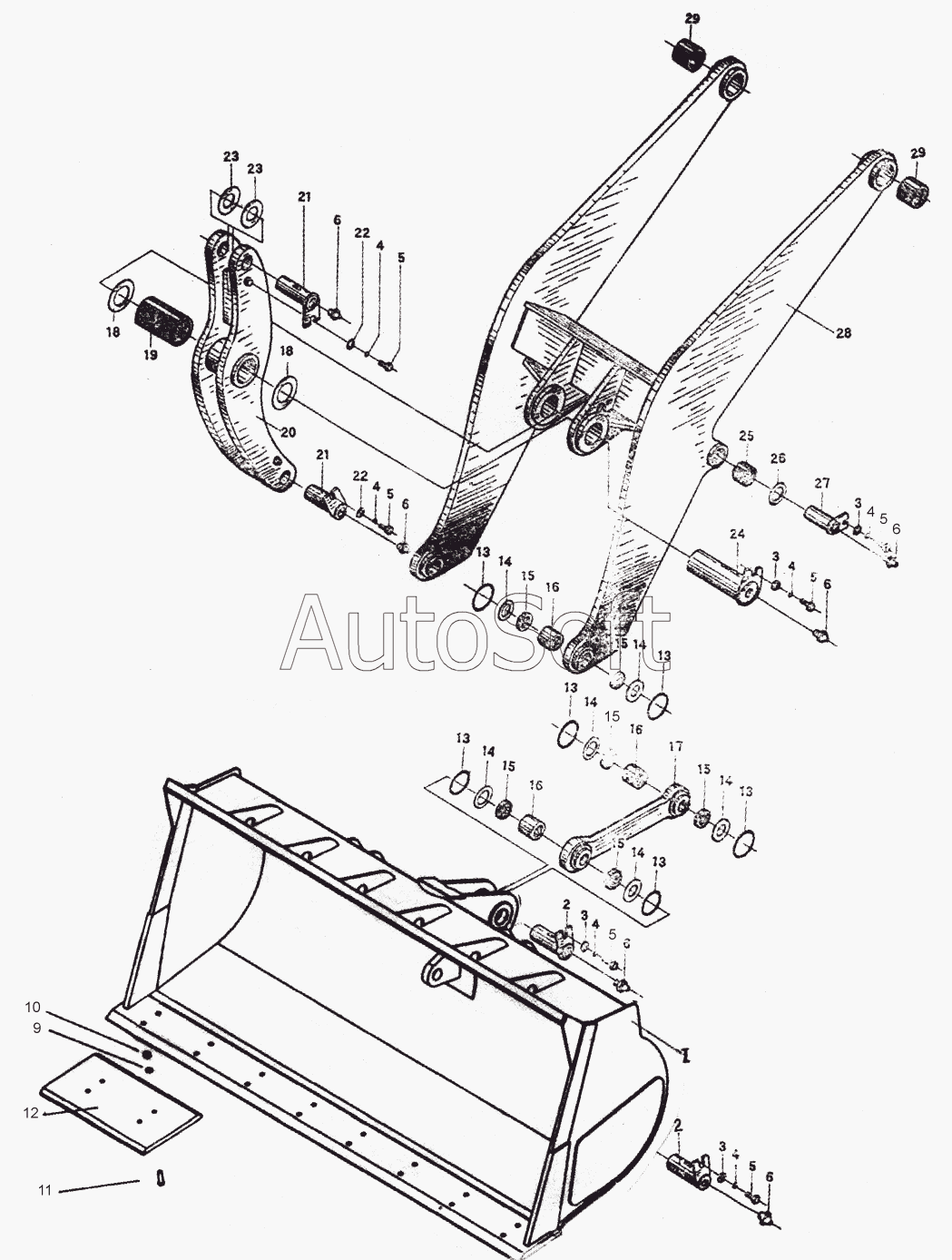

Каталог запасных частей к технике: Mitsuber ML-541R Munich (2010). Рабочее оборудование
1
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
9
10
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
17
18
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***A | КОВШ | |
| 2 | Z***7 | ШПИЛЬКА | |
| 3 | 8***5 | ШАЙБА | |
| 4 | G***7 | ШАЙБА 12 | |
| 5 | G***6 | БОЛТ М10х30 | |
| 6 | G***9 | МАСЛЕНКА M10х1 | |
| 9 | G***7 | ШАЙБА 12 | |
| 10 | Z***9 | ГАЙКА | |
| 11 | Z***2 | БОЛТ | |
| 12 | Z***1 | ПЛАСТИНА | |
| 13 | Z***5 | КОЛЬЦО | |
| 14 | Z***9 | РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА | |
| 15 | G***8 | УПЛОТНЕНИЕ FB95x130x12 | |
| 16 | Z***A | ВТУЛКА ВАЛА | |
| 17 | Z***3 | СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ | |
| 18 | Z***2 | РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА | |
| 19 | Z***2 | ВТУЛКА ВАЛА | |
| 20 | Z***4 | РЫЧАГ НАКЛОНА | |
| 21 | Z***6 | ШПИЛЬКА | |
| 22 | Z***4 | БЛОК | |
| 23 | Z***9 | РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА | |
| 24 | Z***5 | ВТУЛКА ВАЛА | |
| 25 | Z***1 | ВТУЛКА ВАЛА | |
| 26 | Z***6 | ШАЙБА | |
| 27 | Z***7 | ШПИЛЬКА ВАЛА | |
| 28 | Z***2 | РЫЧАГ ПОДЪЕМА | |
| 29 | Z***3 | ВТУЛКА ВАЛА |
