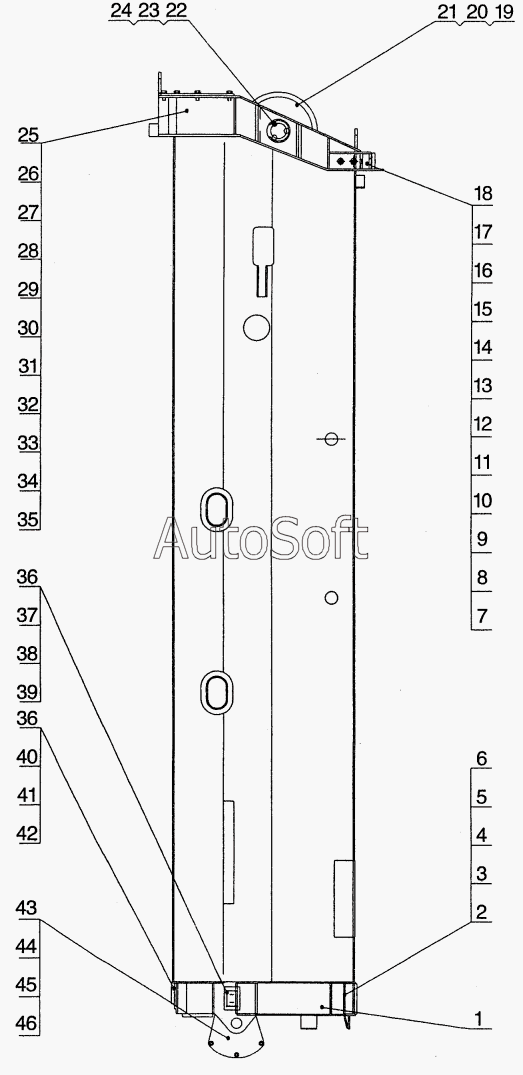

Каталог запасных частей к технике: XCMG QY65K (2010). QY65K.02II.4 4th Section
36
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | 4 th section structure | |
| 2 | 1***6 | Washer 10 | |
| 3 | Q***7 | Slider | |
| 4 | Q***5 | Mat | |
| 5 | Q***6 | Mat | |
| 6 | Q***8 | Pin | |
| 7 | 1***9 | Screw M8x25 | |
| 8 | 1***1 | Washer 8 | |
| 9 | 1***1 | Nut М8 | |
| 10 | 1***1 | Washer 8 | |
| 11 | Q***2 | Plate | |
| 12 | Q***3 | Skids | |
| 13 | Q***6 | Bolt | |
| 14 | 1***8 | Nut M16 | |
| 15 | Q***7 | Support | |
| 16 | 1***7 | Pin B16x80 | |
| 17 | 1***7 | Pin 4x30 | |
| 18 | Q***2 | Slider | |
| 19 | Q***6 | Shaft | |
| 20 | Q***8 | Sleeve | |
| 21 | Q***7 | Pulley | |
| 22 | Q***5 | Retaining shaft | |
| 23 | 1***0 | Bolt M8x25 | |
| 24 | 1***1 | Washer 8 | |
| 25 | 1***8 | Bolt M12x30 | |
| 26 | 1***0 | Washer 12 | |
| 27 | Q***4 | Retaining plate | |
| 28 | Q***9 | Mat | |
| 29 | Q***0 | Mat | |
| 30 | Q***1 | Gasket | |
| 31 | Q***A | Slider | |
| 32 | Q***A | Slider | |
| 33 | Q***4 | Gasket | |
| 34 | Q***5 | Slider | |
| 35 | Q***6 | Slider | |
| 36 | 1***0 | Screw M8x20 | |
| 37 | Q***8 | Slider | |
| 38 | Q***9 | Mat | |
| 39 | Q***0 | Mat | |
| 40 | Q***4 | Slider | |
| 41 | Q***7 | Mat | |
| 42 | Q***8 | Mat | |
| 43 | Q***3 | Sleeve | |
| 44 | Q***2 | Shaft | |
| 45 | Q***2 | Pulley | |
| 46 | 1***6 | Shield Ring 40 |
