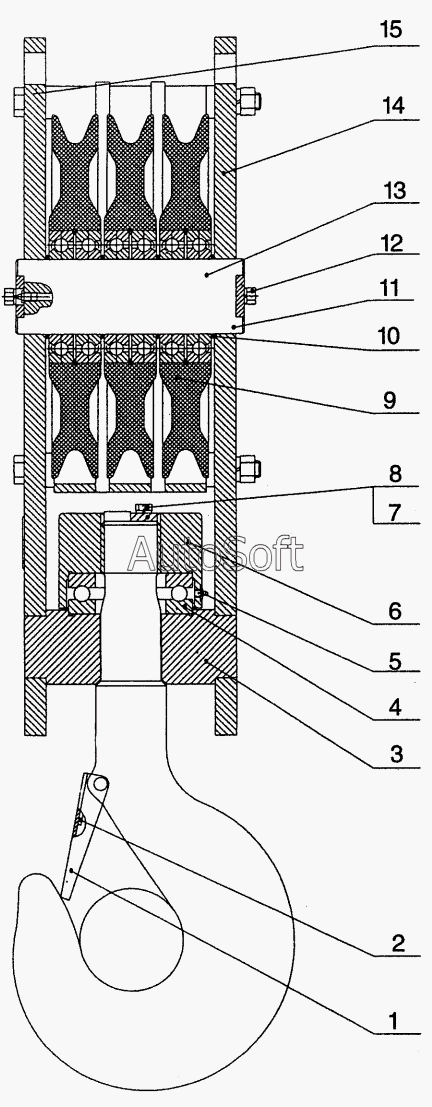

Каталог запасных частей к технике: XCMG QY65K (2010). QY65K.34 Mid Boom Hook
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Retaining plate | |
| 2 | Q***2 | Spring | |
| 3 | Q***1 | Cross beam | |
| 4 | 1***3 | Bearing 51317 | |
| 5 | 1***3 | Bearing 51317 | |
| 6 | Q***6 | Round nut | |
| 7 | 1***3 | Bolt M12x35 | |
| 8 | 1***0 | Washer 12 | |
| 9 | Q***8 | Pulley | |
| 10 | Q***7 | Sleeve | |
| 11 | Q***2 | Pulley shaft | |
| 12 | 1***8 | Bolt M10x35 | |
| 13 | Q***3 | Right Retaining plate | |
| 14 | Q***5 | Right stand plate | |
| 15 | Q***6 | Left stand plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
