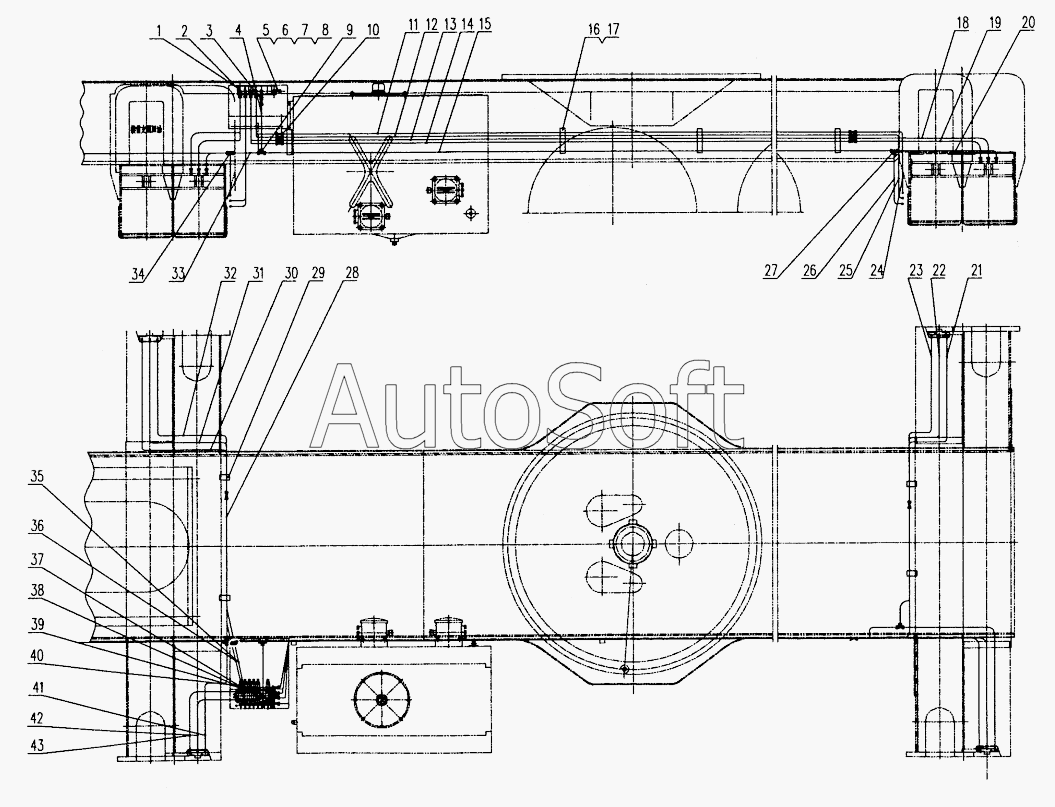

Каталог запасных частей к технике: XCMG XZ65K (2010). Гидросистема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Three coupling connection | |
| 2 | 1***1 | Оpеrаting vаlvе | |
| 3 | 2***8 | Pipe coupling | |
| 4 | Q***1 | Steel pipe d.18x2 | |
| 5 | 2***5 | Gоnnесtiоn 18 | |
| 6 | 2***8 | Pipe connection | |
| 7 | 2***4 | Connection | |
| 8 | 2***3 | Unilateral valve | |
| 9 | 1***6 | Меаsuring strеss соnnесtiоn | |
| 10 | 2***9 | Pipe connection | |
| 11 | Q***2 | Steel pipe d.12x1,5 | |
| 12 | Q***3 | Steel pipe d.12x1,5 | |
| 13 | Q***4 | Steel pipe d.12x1,5 | |
| 14 | Q***5 | Steel pipe d.12x1,5 | |
| 15 | Q***6 | Steel pipe d.18 x2 | |
| 16 | 1***5 | Сlip | |
| 17 | 1***8 | Clip | |
| 18 | Q***7 | Steel pipe d.12x1,5 | |
| 19 | Q***8 | Steel pipe d.12x1,5 | |
| 20 | Q***9 | Steel pipe d.12x1,5 | |
| 21 | Q***0 | Steel pipe d.12x1,5 | |
| 22 | Q***1 | Steel pipe d.12x1,5 | |
| 23 | Q***2 | Steel pipe d.12x1,5 | |
| 24 | Q***3 | Steel pipe d.12x1,5 | |
| 25 | Q***4 | Steel pipe d.12x1,5 | |
| 26 | Q***5 | Steel pipe d.12x1,5 | |
| 27 | Q***3 | Tee coupling connection | |
| 28 | Q***6 | Steel pipe d.12x1,5 | |
| 29 | 1***5 | Clip | |
| 30 | Q***7 | Steel pipe d.12x1,5 | |
| 31 | Q***8 | Steel pipe d.12x1,5 | |
| 32 | Q***9 | Steel pipe d.12x1,5 | |
| 33 | Q***0 | Steel pipe d.18x2 | |
| 34 | Q***1 | Four way connection | |
| 35 | Q***4 | Steel pipe d.12 x1,5 | |
| 36 | Q***5 | Steel pipe d.12 x1,5 | |
| 37 | Q***6 | Steel pipe d.12 x1,5 | |
| 38 | Q***7 | Steel pipe d.12x1,5 | |
| 39 | Q***8 | Steel pipe d.12 x1,5 | |
| 40 | Q***9 | Steel pipe d.12 x1,5 | |
| 41 | Q***1 | Steel pipe d.12 x1,5 | |
| 42 | Q***2 | Steel pipe d.12 x1,5 | |
| 43 | Q***3 | Steel pipe d.12 x1,5 |
