Каталог запасных частей к технике: XCMG XZ65K (2010). Гидросистема
1
2
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47

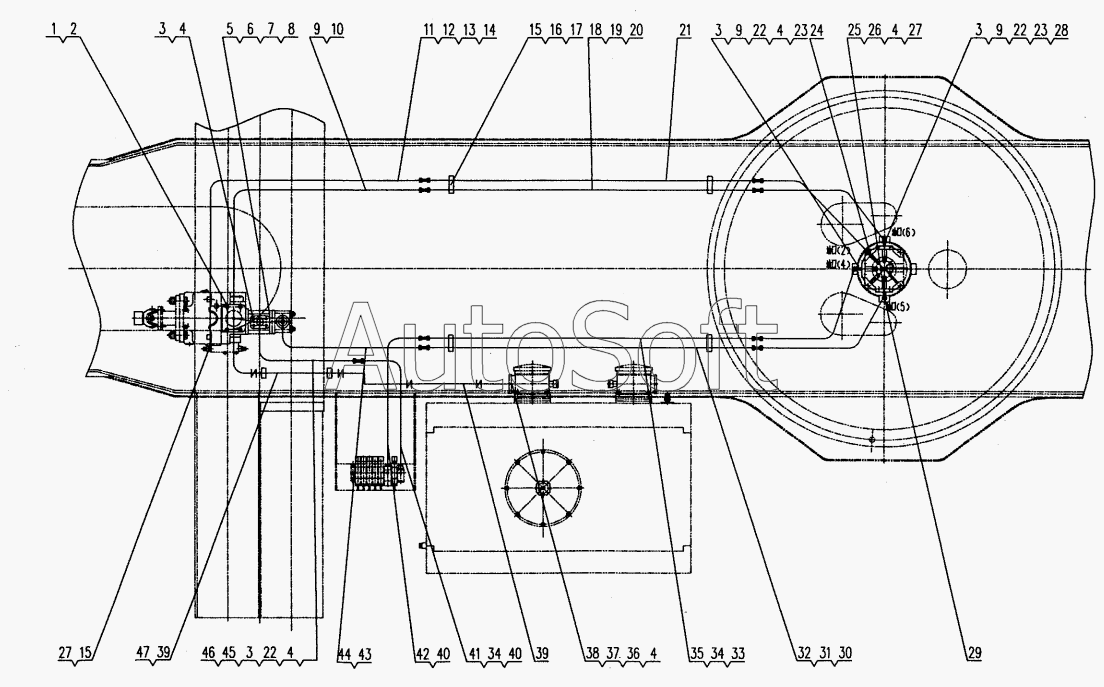

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Bolt M16x30 | |
| 2 | 1***2 | Washer 16 | |
| 3 | 1***6 | Bolt M10x20 | |
| 4 | 1***6 | Washer 10 | |
| 5 | 1***1 | Washer 8 | |
| 6 | 1***1 | Seal ring 30x1, 8 G | |
| 7 | 1***7 | Bolt M8x30 | |
| 8 | Q***1 | Flange | |
| 9 | 2***8 | Seal ring | |
| 10 | 2***0 | Pipe coupling | |
| 11 | T***n | Tube connection | |
| 12 | Q***5 | Steelpipe d.10x1,5 | |
| 13 | P***n | Pipe connection | |
| 14 | T***n | Tube connection | |
| 15 | 1***0 | Track L=60 | |
| 16 | 1***8 | Clip | |
| 17 | 1***2 | Clip | |
| 18 | Q***9 | Steel pipe d.30x2 | |
| 19 | P***n | Pipe connection | |
| 20 | T***n | Tube connection | |
| 21 | T***n | Tube connection | |
| 22 | 2***7 | Pipe connection | |
| 23 | Q***8 | Flange | |
| 24 | P***n | Pipe connection | |
| 25 | Q***7 | Flange | |
| 26 | 2***7 | О sеаl ring 32.92х3.53 | |
| 27 | 1***0 | Bolt M10x35 | |
| 28 | P***n | Pipe connection | |
| 29 | P***n | Pipe connection | |
| 30 | T***n | Tube connection | |
| 31 | 2***6 | Pipe coupling | |
| 32 | Q***6 | Steel pipe d.22x2 | |
| 33 | T***n | Tube connection | |
| 34 | P***n | Pipe connection | |
| 35 | Q***4 | Steel pipe d.18 x2 | |
| 36 | B***0 | Bolt M10x30 | |
| 37 | 1***2 | О rеаl ring 97.5х3.55G | |
| 38 | Q***В | Flange | |
| 39 | 1***7 | Clamp | |
| 40 | 2***3 | Pipe connection | |
| 41 | Q***3 | Steel pipe d.18 x2 | |
| 42 | Q***2 | Steel pipe d.18x2 | |
| 43 | H***n | Hose connection 16-1000 | |
| 44 | F***e | Flange | |
| 45 | S***g | Seal ring | |
| 46 | T***n | Tube connection | |
| 47 | 1***7 | Low pressure tube |
