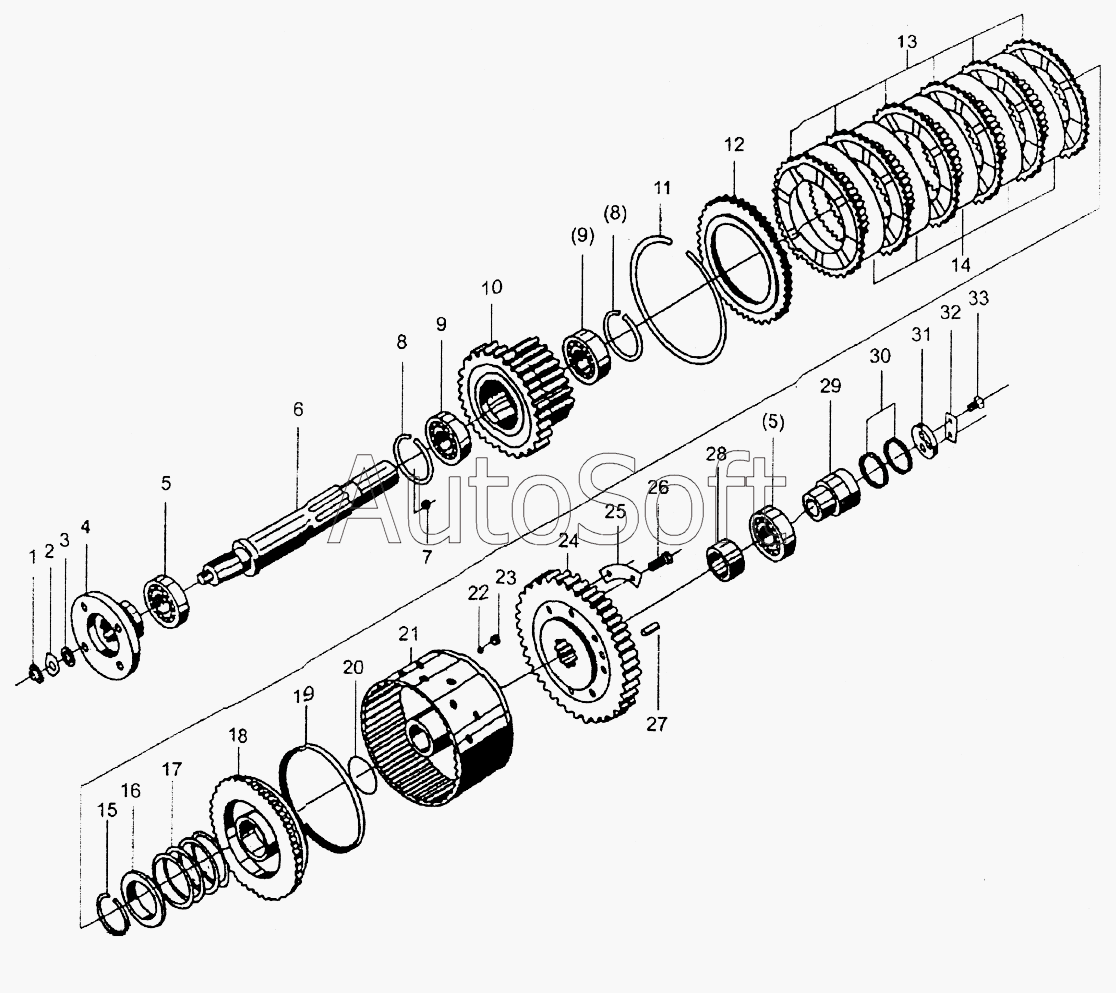

Каталог запасных частей к технике: XCMG LW321F (2010). Узел входного вала
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Гайка | |
| 2 | G***8 | Стопорная шайба | |
| 3 | G***5 | Шайба | |
| 4 | Z***1 | Flange Assembly | |
| 5 | G***4 | Конический роликоподшипник | |
| 6 | Z***8 | Input Shaft | |
| 7 | Z***9 | Plug 9 | |
| 8 | G***6 | Пружинящее стопорное кольцо | |
| 9 | G***9 | Шарикоподшипник | |
| 10 | Z***1 | Gear (Z=33) | |
| 11 | Z***1 | Snap Ring | |
| 12 | Z***2 | Gear Ring | |
| 13 | Z***4 | Clutch Disc | |
| 14 | Z***3 | Clutch Disc (Inner) | |
| 15 | G***6 | Пружинящее стопорное кольцо | |
| 16 | Z***0 | Spring Seat | |
| 17 | Z***8 | Spring | |
| 18 | Z***6 | Piston | |
| 19 | Z***7 | Seal Ring | |
| 20 | G***6 | Кольцо | |
| 21 | Z***5 | Clutch Housing | |
| 22 | G***9 | Шаровая опора | |
| 23 | Z***9 | Plug | |
| 24 | Z***1 | Gear (Z=46) | |
| 25 | Z***7 | Стопорная пластина | |
| 26 | G***7 | Болт | |
| 27 | G***6 | Штырь | |
| 28 | Z***4 | Bushing | |
| 29 | Z***3 | Piston | |
| 30 | C***A | Piston Ring (D=52) | |
| 31 | Z***2 | Plate | |
| 32 | Z***1 | Stop Plate | |
| 33 | G***6 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
