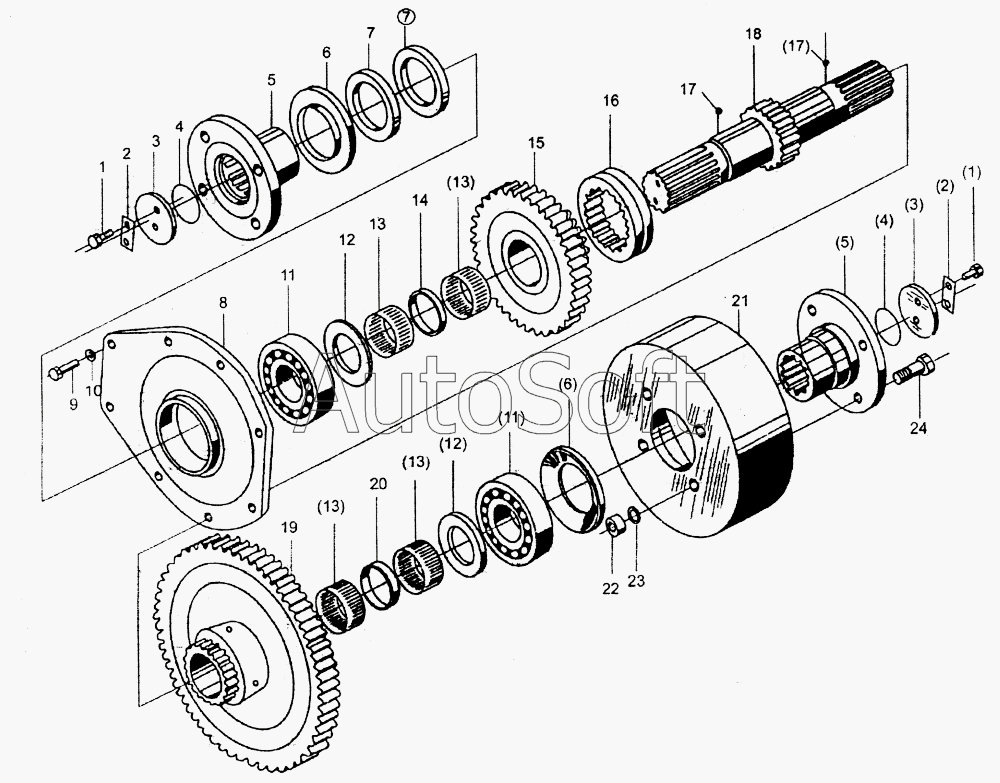

Каталог запасных частей к технике: XCMG LW321F (2010). Узел выходного вала
12
12
24
23
22
21
18
17
17
16
14
15
13
13
13
13
1
1
11
11
10
9
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | Z***7 | Stop Plate | |
| 3 | Z***8 | Plate | |
| 4 | Q***1 | O-Ring 16X2 | |
| 5 | Z***3 | Flange | |
| 6 | Z***0 | Dust Boot | |
| 7 | H***6 | Oil Seal 65X90X12 | |
| 8 | Z***1 | End Seal | |
| 9 | G***6 | Болт | |
| 10 | G***7 | Шайба 12 | |
| 11 | G***9 | Шарикоподшипник | |
| 12 | Z***A | Stop Ring | |
| 13 | S***0 | Игольчатый клапан | |
| 14 | Z***9 | Gear Bushing | |
| 15 | Z***1 | Gear (Z=36) | |
| 16 | G***9 | Шаровая опора | |
| 17 | Z***A | Output Shaft | |
| 18 | Z***1 | Gear (Z=56) | |
| 21 | Z***9 | Parking Brake Drum | |
| 22 | G***6 | Гайка | |
| 23 | G***7 | Шайба 12 | |
| 24 | G***6 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
