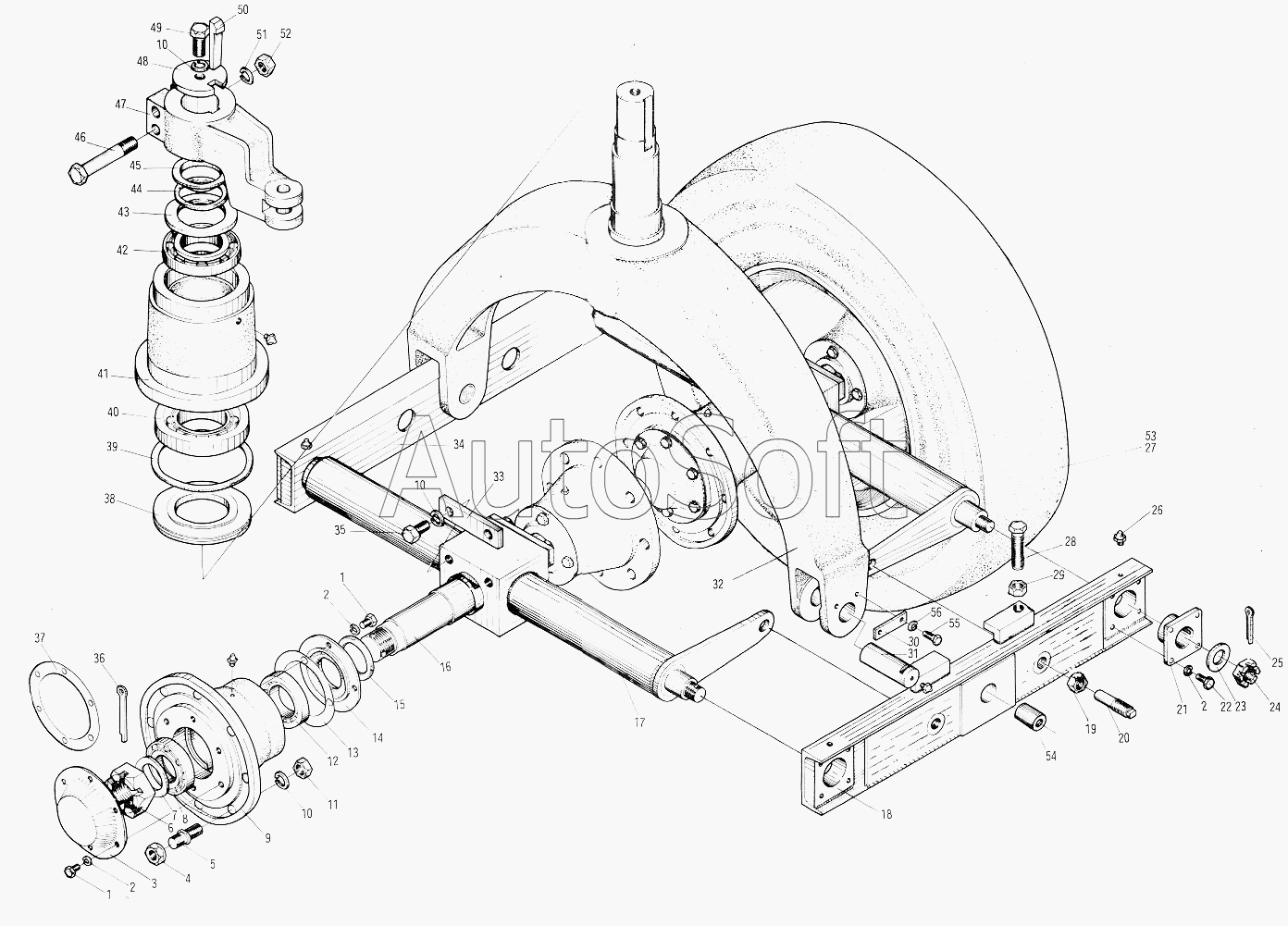

Каталог запасных частей к технике: XCMG YL16 (YL20) (2008). YL16 Front Wheel Assembly
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
1
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***3 | Hex. bolt | |
| 2 | 1***3 | Spring washer | |
| 3 | Y***8 | Bearing cap | |
| 4 | С***8 | Spherical nut | |
| 5 | Y***9 | Stud | |
| 6 | Y***7 | Castle nut | |
| 7 | Y***6 | Washer | |
| 8 | 7***7 | Single row conical roller bearing | |
| 9 | Y***A | Tyre seat | |
| 10 | 2***3 | Spring washer | |
| 11 | M***6 | Hex. nut | |
| 12 | 7***7 | Single row taper roller bearing | |
| 13 | Y***1 | Fibre pad | |
| 14 | Y***4 | End cover | |
| 15 | Y***3 | Seal ring | |
| 16 | Y***1 | Front wheel axle | |
| 17 | Y***3 | Rotation shaft | |
| 18 | Y***4 | End cover | |
| 19 | M***1 | Hex. nut | |
| 20 | Y***3 | Pin | |
| 21 | Y***6 | Sleeve | |
| 22 | M***3 | Hex. bolt | |
| 23 | Y***5 | Washer | |
| 24 | Y***4 | Castle nut | |
| 25 | 6***1 | Cotter pin | |
| 26 | M***2 | Nipple | |
| 27 | 9***0 | Tyre | |
| 28 | Y***2 | Setting screw- | |
| 29 | M***6 | Hex. nut | |
| 30 | 3***9 | Retainer | |
| 31 | Y***7 | Pin | |
| 32 | Y***1 | Fork assembly | |
| 33 | Y***2 | Clamp | |
| 34 | Y***2 | Clamp | |
| 35 | M***3 | Hex. bolt | |
| 36 | 1***1 | Cotter pin | |
| 37 | Y***0 | Fibre pad | |
| 38 | 3***1 | Lower filling plate | |
| 39 | 3***2 | Felt oil seal | |
| 40 | 7***7 | Single row conical roller bearing | |
| 41 | 3***8 | Bearing seat | |
| 42 | 7***7 | Single row conical roller bearing | |
| 43 | 3***6 | Upper filling plate | |
| 44 | 3***7 | Felt oil seal | |
| 45 | 3***5 | Sleeve | |
| 46 | M***2 | Hex. bolt | |
| 47 | 3***3 | Steering arm | |
| 48 | 3***4 | Clamp | |
| 49 | M***3 | Hex. bolt | |
| 50 | 2***5 | Hook head wedge key | |
| 51 | 2***3 | Spring washer | |
| 52 | M***0 | Hex. nut | |
| 53 | 7***0 | Rim | |
| 54 | 3***0 | Sleeve | |
| 55 | M***3 | Hex. bolt | |
| 56 | 1***3 | Spring washer |
