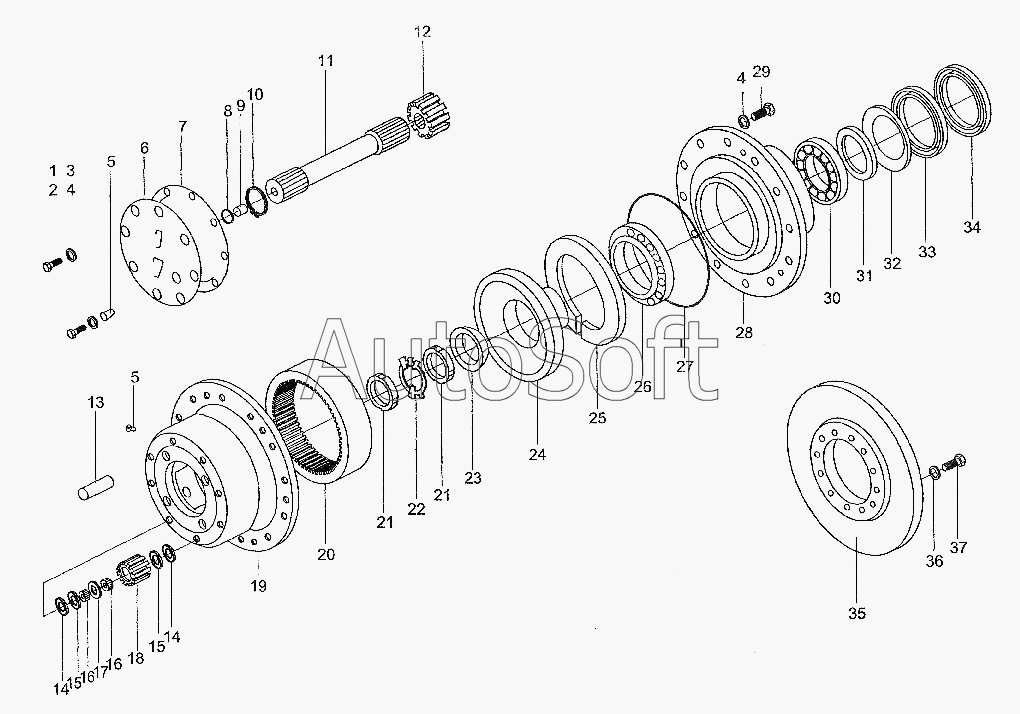

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Бортовой редуктор
29
20
21
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
4
5
5
6
7
8
9
1
11
12
13
14
14
15
15
16
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт М12х1,25х30 | |
| 2 | G***6 | Болт М12х1,25х30 | |
| 3 | G***7 | Шайба 12 | |
| 4 | G***7 | Шайба 12 | |
| 5 | Q***6 | Штепсель | |
| 6 | Z***7 | Крышка | |
| 7 | Z***5 | Герметик | |
| 8 | Z***1 | Упорный блок | |
| 9 | Z***2 | Регулировочный штифт | |
| 10 | G***6 | Пружинный зажим | |
| 11 | Z***6 | Полувал | |
| 12 | Z***5 | Центральная шестерня | |
| 13 | Z***А | Планетарная ось колеса | |
| 14 | Z***8 | Прокладка планетарной шестерни | |
| 15 | Z***9 | Прокладка планетарной шестерни | |
| 16 | G***9 | Ролик 4x23.8 | |
| 17 | Z***0 | Промежуточное кольцо | |
| 18 | Z***5 | Планетарная шестерня | |
| 19 | Z***4 | Планетарная ступица | |
| 20 | Z***3 | Зубчатое кольцо | |
| 21 | Z***6 | Крепежная гайка | |
| 22 | G***8 | Стопорная шайба | |
| 23 | Z***6 | Конусная шайба | |
| 24 | Z***3 | Внутреннее зубчатое кольцо | |
| 25 | Z***1 | Запорное кольцо | |
| 26 | G***4 | Конический роликоподшипник | |
| 27 | Z***1 | Герметическое кольцо 335x8.6 | |
| 28 | Z***2 | Ступица | |
| 29 | G***6 | Болт | |
| 30 | G***4 | Конический роликоподшипник | |
| 31 | Z***3 | Шайба | |
| 32 | Z***0 | Маслоотражательное кольцо | |
| 33 | H***7 | Seal | |
| 34 | H***7 | Seal | |
| 35 | Z***9 | Тормозной диск | |
| 36 | G***7 | Шайба 12 | |
| 37 | G***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
