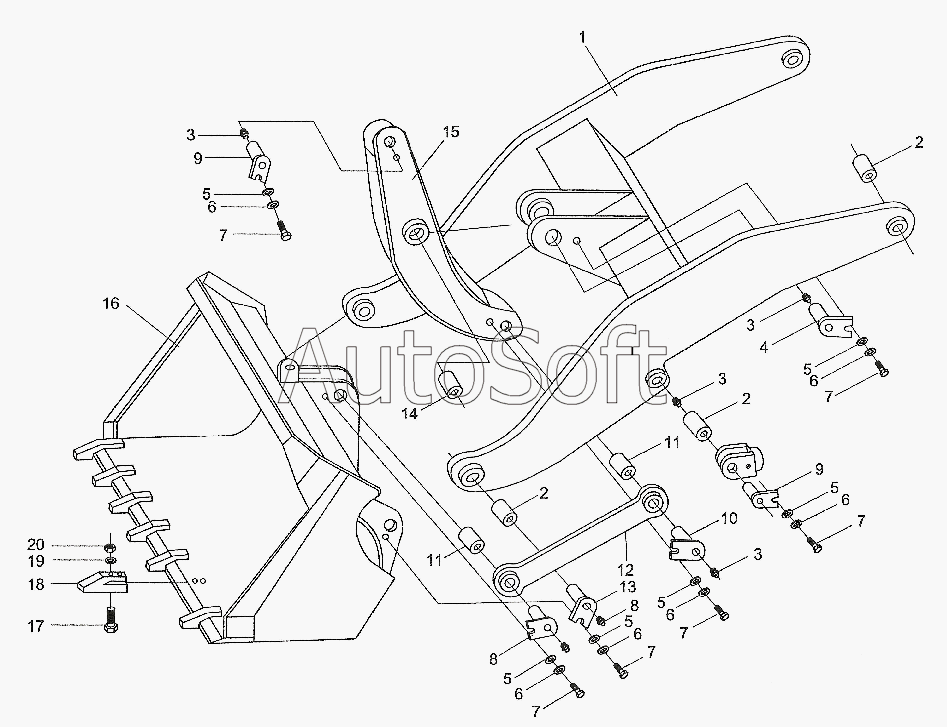

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Погрузочное устройство
11
11
20
19
18
17
16
15
14
13
12
1
10
9
9
8
8
7
7
7
7
7
7
6
6
6
6
6
6
5
5
5
5
5
5
4
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***3 | Стрела ковша | |
| 2 | Z***5 | Втулка | |
| 3 | G***9 | Патрубок М10х1 | |
| 4 | Z***6 | Штифт поворотного рукава | |
| 5 | Z***3 | Прокладка | |
| 6 | G***7 | Шайба 12 | |
| 7 | G***6 | Болт | |
| 8 | Z***5 | Штифт тяговой штанги | |
| 9 | Z***9 | Штифт | |
| 10 | Z***7 | Штифт | |
| 11 | Z***3 | Втулка | |
| 12 | Z***2 | Тяговая штанга | |
| 13 | Z***8 | Штифт стрелы ковша | |
| 14 | Z***4 | Втулка | |
| 15 | Z***4 | Поворотный рукав | |
| 16 | Z***1 | Ковш | |
| 17 | Z***2 | Болт | |
| 18 | Z***1 | Зуб ковша | |
| 19 | G***7 | Гровер 8 | |
| 20 | G***6 | Гайка |
