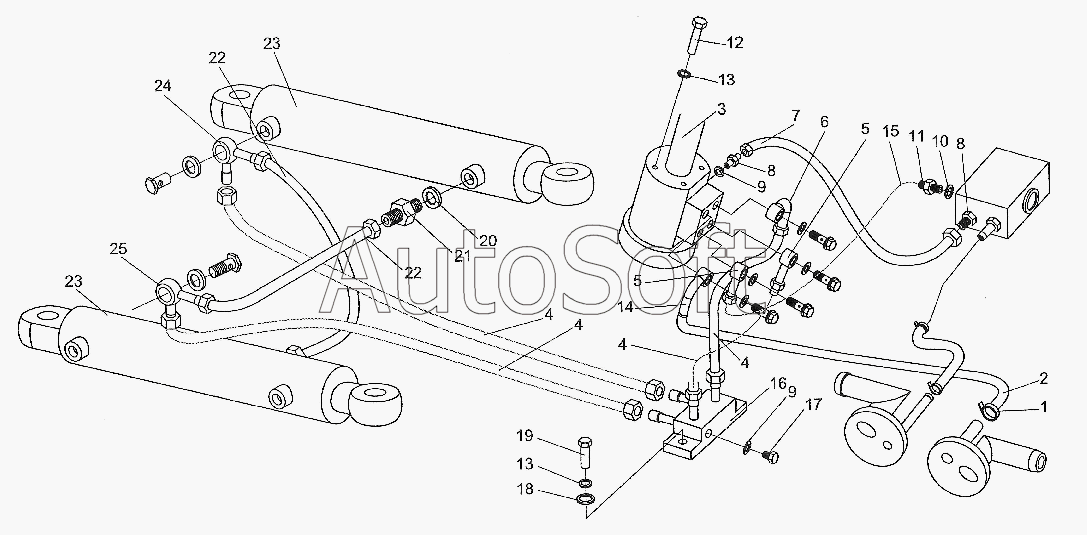

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Гидравлический аппарат рулевого управления
1
2
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***7 | Хомут d20 | |
| 2 | Z***4 | Обратный трубопровод | |
| 3 | B***K | Блок управления | |
| 4 | W***^ | Шланг | |
| 5 | Z***0 | Маслопровод РВ | |
| 6 | Z***1 | Маслопровод А | |
| 7 | W***А | Шланг 8II-850 | |
| 8 | Z***2 | Крепление блока управления главным клапаном | |
| 9 | J***7 | Шайба | |
| 10 | J***7 | Шайба | |
| 11 | Z***1 | Соединительная втулка | |
| 12 | G***6 | Болт | |
| 13 | G***7 | Шайба 12 | |
| 14 | Z***9 | Маслопровод Т | |
| 15 | W***5 | Шланг 13II-850 | |
| 16 | W***1 | Соединительный блок | |
| 17 | W***2 | Заглушка | |
| 18 | G***5 | Шайба | |
| 19 | G***6 | Болт | |
| 20 | J***7 | Шайба | |
| 21 | Z***1 | Соединительная втулка | |
| 22 | W***3 | Шланг 13II-600 | |
| 23 | Z***0 | Рулевой гидроцилиндр | |
| 24 | Z***а | Труба с Т-образным сочленением | |
| 25 | Z***а | Труба с Т-образным сочленением |
