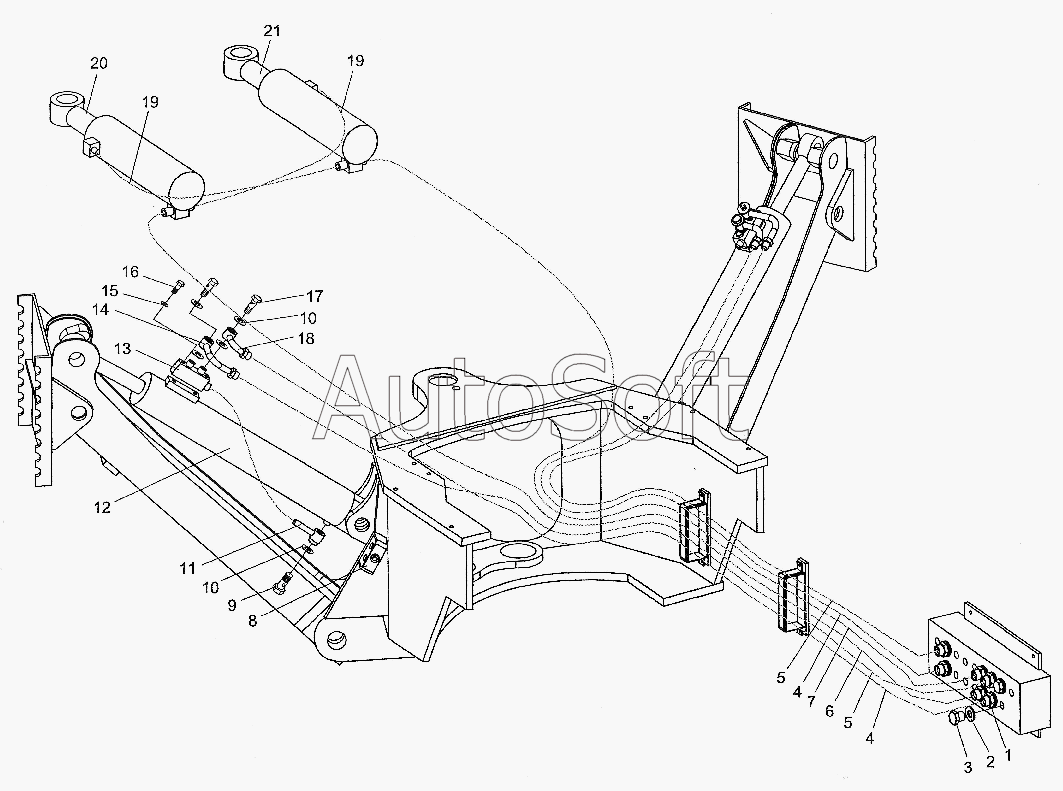

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Опорная гидравлическая система
12
21
21
20
19
19
18
17
16
15
14
13
1
11
10
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Соединительная втулка | |
| 2 | J***7 | Шайба | |
| 3 | W***6 | Заглушка | |
| 4 | W***А | Шланг 13II | |
| 5 | W***А | Шланг 13II | |
| 6 | W***1 | Шланг 13II-2900 | |
| 7 | W***7 | Шланг 13II-2800 | |
| 8 | W***4 | Зажим | |
| 9 | W***3 | Полый болт М18x1.5 | |
| 10 | J***7 | Шайба | |
| 11 | W***А | Шланг | |
| 12 | W***А | Опорный гидроцилиндр | |
| 13 | S***S | Гидрозамок | |
| 14 | W***9 | Стальная труба | |
| 15 | G***7 | Шайба 12 | |
| 16 | G***5 | Болт | |
| 17 | W***4 | М10x75 | |
| 18 | W***8 | Полый болт М18x1.5 | |
| 19 | W***1 | Стальная труба | |
| 20 | W***4 | Шланг 13II-850 | |
| 21 | W***2 | Рулевой гидроцилиндр | |
| 21 | W***2 | Рулевой гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
