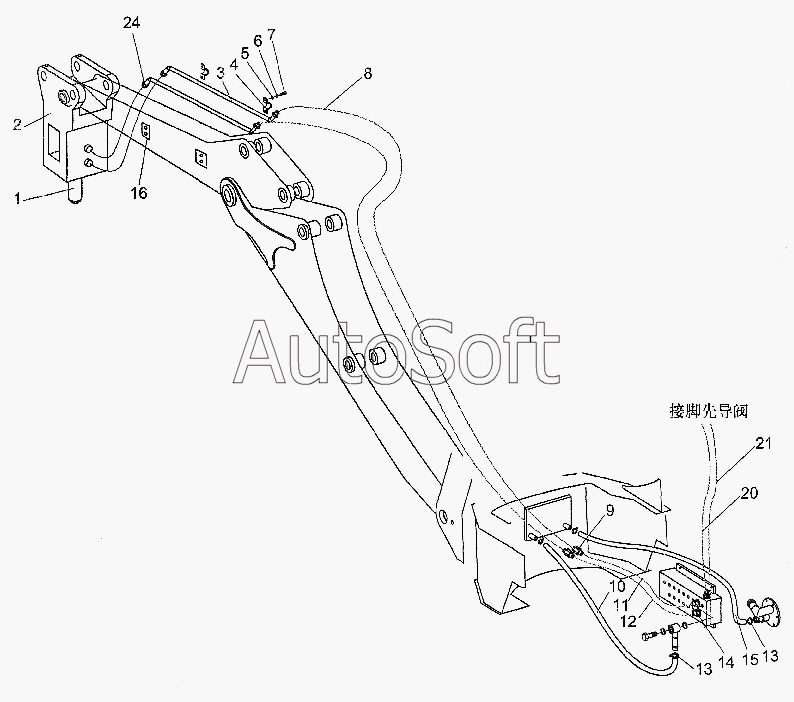

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Гидравлический узел дробления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
20
21
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***0 | Дробильный молоток | |
| 2 | W***1 | Сцепление молотка | |
| 3 | W***A | Стальная труба | |
| 4 | W***2 | Зажим | |
| 5 | G***5 | Шайба | |
| 6 | G***7 | Шайба 12 | |
| 7 | G***6 | Болт | |
| 8 | W***А | Шланг 13 II-4100 | |
| 9 | W***5 | Муфта | |
| 10 | W***9 | Шланг Ш25 | |
| 11 | W***6 | Шланг 13II-2500 | |
| 12 | W***7 | Шланг 13II-2600 | |
| 13 | Z***7 | Хомут d20 | |
| 14 | W***5 | Соединительная втулка | |
| 15 | W***0 | Шланг Ш25 | |
| 16 | W***3 | Крепежная пластинка | |
| 17 | W***1 | 2HT6R педаль ведущего клапана | |
| 18 | W***4 | Шланг 6 I-1400 | |
| 19 | W***1 | Штуцер | |
| 20 | W***2 | Шланг 6 I-4200 | |
| 21 | W***3 | Шланг 6 I-3800 | |
| 22 | W***2 | Штуцер | |
| 23 | J***7 | Шайба | |
| 24 | W***5 | Заглушка |
