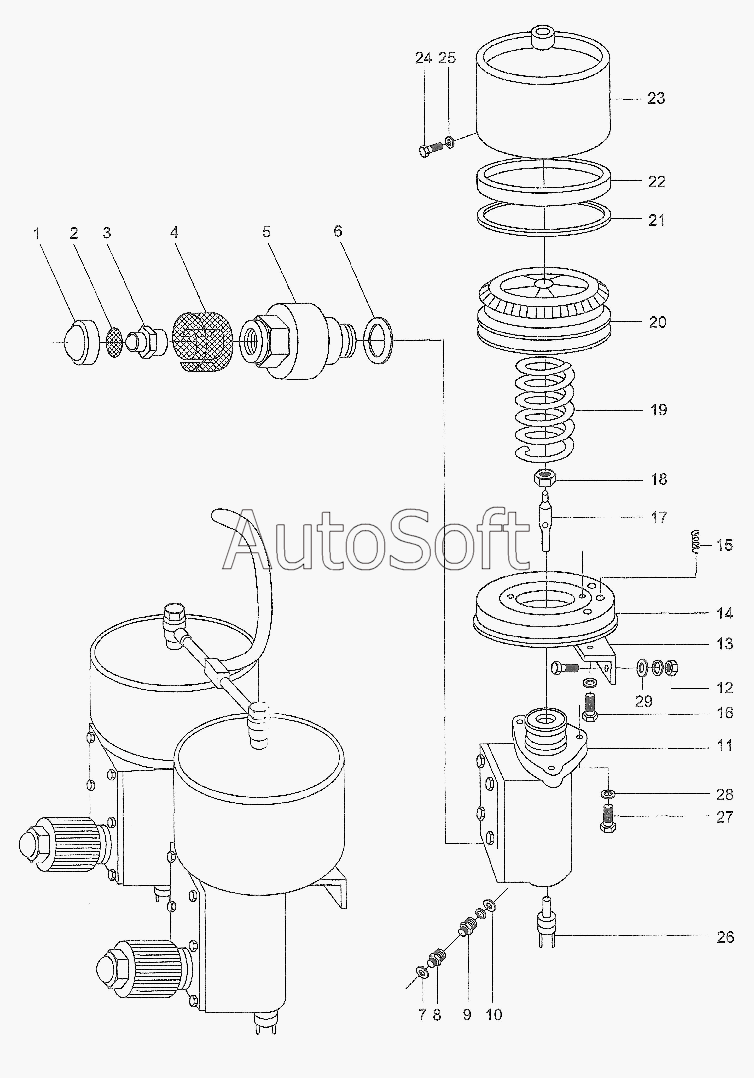

Каталог запасных частей к технике: XCMG WZ30-25 (2008). Силовой насос
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Колпачок | |
| 2 | Z***7 | Фильтр | |
| 3 | Z***2 | Масленка | |
| 4 | Z***4 | Фильтр | |
| 5 | Z***1 | Корпус масленки | |
| 6 | Z***5 | Прокладка | |
| 7 | Z***3 | Шайба | |
| 8 | Z***1 | Соединение трубы | |
| 9 | Z***1 | Соединение трубы | |
| 10 | Z***2 | Шайба | |
| 11 | S***0 | Главный компрессор тормоза | |
| 12 | G***6 | Гайка | |
| 13 | Z***7 | Поддержка | |
| 14 | Z***5 | Боковой щит | |
| 15 | Z***6 | Медная проволока | |
| 16 | G***6 | Болт | |
| 17 | Z***3 | Штанговый толкатель | |
| 18 | G***6 | Гайка | |
| 19 | Z***4 | Рессора | |
| 20 | Z***1 | Поршень | |
| 21 | Z***2 | Герметическое кольцо | |
| 22 | D***0 | Кольцо | |
| 23 | Z***1 | Силовой цилиндр | |
| 24 | G***6 | Болт | |
| 25 | G***7 | Гровер 8 | |
| 26 | J***3 | Hydraulic brake lamp switch | |
| 27 | G***6 | Болт | |
| 28 | G***7 | Шайба 12 | |
| 29 | G***5 | Шайба |
