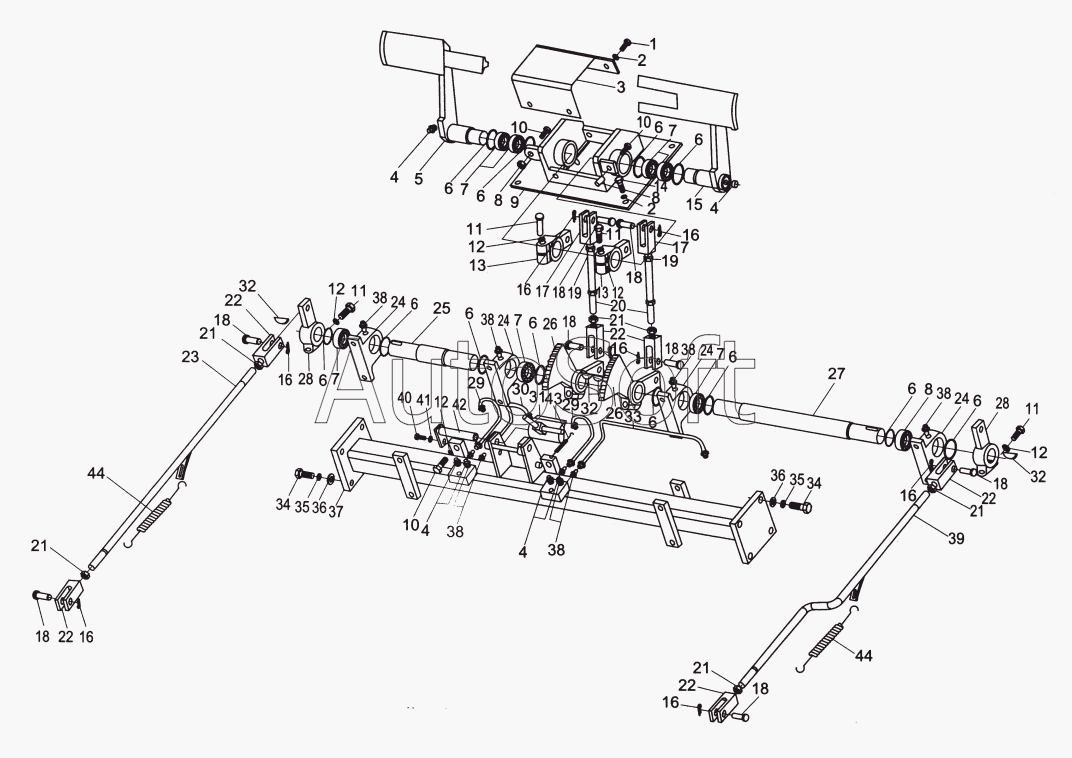

Каталог запасных частей к технике: XCMG DT-140B (2010). 400208 Управление тормозной системой
1
2
2
3
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
8
8
8
9
10
10
10
11
11
11
11
12
12
12
12
12
13
13
14
15
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
18
19
19
20
21
21
21
21
21
22
22
22
22
22
23
24
24
24
24
25
26
26
27
28
28
29
29
30
31
32
32
32
33
34
34
35
35
36
36
37
38
38
38
38
38
38
39
40
41
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | G***7 | Шайба 12 | |
| 3 | 4***2 | ПЛАСТИНА КРЫШКИ | |
| 4 | G***9 | Патрубок М10х1 | |
| 5 | 4***1 | ПЕДАЛЬ, ЛЕВАЯ | |
| 6 | 4***7 | ПЫЛЕЗАЩИТНОЕ КОЛЬЦО | |
| 7 | 4***6 | ПОДШИПНИК | |
| 8 | G***6 | Гайка | |
| 9 | 4***2 | СУППОРТ | |
| 10 | G***6 | Болт | |
| 11 | G***6 | Болт | |
| 12 | G***7 | Шайба 12 | |
| 13 | 4***6 | РЫЧАГ II | |
| 14 | G***6 | Болт | |
| 15 | 4***5 | ПЕДАЛЬ, ПРАВАЯ | |
| 16 | G***6 | Шплинт | |
| 17 | 4***0 | Полоса | |
| 18 | G***6 | Шплинт | |
| 19 | G***6 | Гайка | |
| 20 | 4***2 | ШАТУН | |
| 21 | G***6 | Гайка | |
| 22 | 4***7 | СОЕДИНЕНИЕ ВИЛОЧНОГО ТИПА | |
| 23 | 4***9 | ШТОК, ЛЕВЫЙ | |
| 24 | 4***4 | СУППОРТ | |
| 25 | 4***3 | КОРОТКИЙ ВАЛ | |
| 26 | 4***7 | ПОВОРОТНОЕ ПЛЕЧО | |
| 27 | 4***1 | ДЛИННЫЙ ВАЛ | |
| 28 | 4***4 | РЫЧАГ I | |
| 29 | 4***0 | МАСЛЯНАЯ ТРУБА III | |
| 30 | 4***9 | МАСЛЯНАЯ ТРУБА II | |
| 31 | 4***1 | ЗАЩЕЛКА | |
| 32 | G***9 | ШПОНКА | |
| 33 | 4***4 | МАСЛЯНАЯ ТРУБА I | |
| 34 | G***6 | Болт | |
| 35 | G***7 | Шайба 12 | |
| 36 | G***5 | Шайба | |
| 37 | 4***3 | БАЛКА | |
| 38 | 2***9 | СОЕДИНЕНИЕ | |
| 39 | 4***0 | Шарнирный палец системы рулевого управления | |
| 40 | G***6 | Болт | |
| 41 | G***7 | Шайба 12 | |
| 42 | 4***8 | ВАЛ | |
| 43 | 4***9 | ПРУЖИНА | |
| 44 | 4***8 | ПРУЖИНА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
