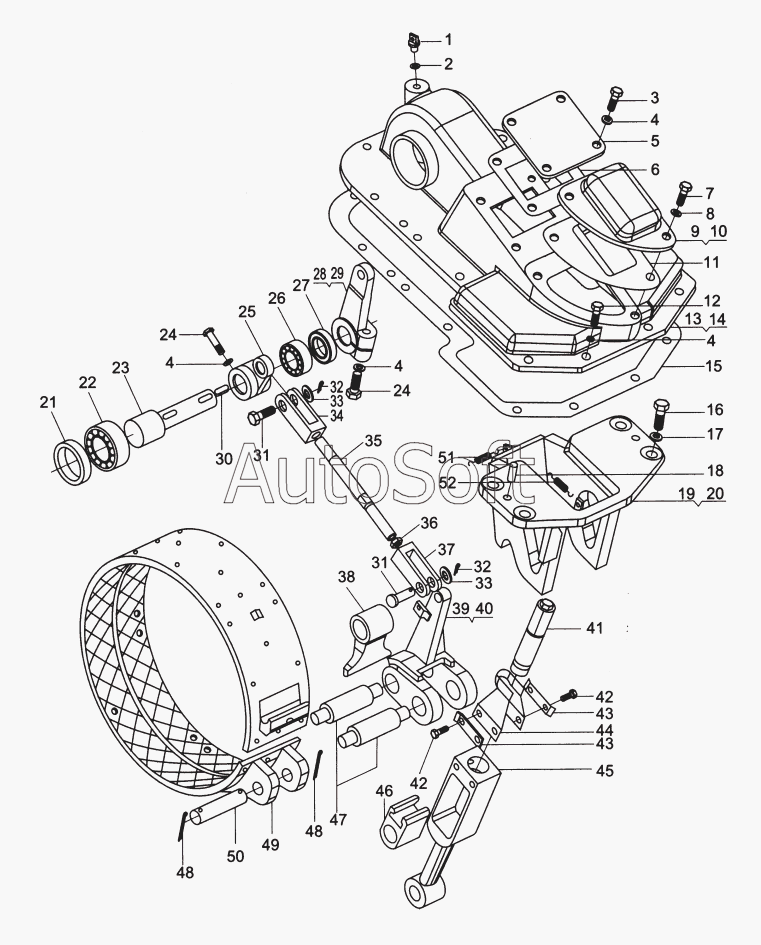

Каталог запасных частей к технике: XCMG DT-140B (2010). 410013 Тормоз рулевого управления
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | КОЛЬЦО, МАЛОЕ | |
| 2 | G***7 | Шайба 12 | |
| 3 | G***6 | Болт | |
| 4 | G***7 | Шайба 12 | |
| 5 | 4***4 | ПЛАСТИНА КРЫШКИ | |
| 6 | 4***3 | ПРОКЛАДКА | |
| 7 | G***6 | Болт | |
| 8 | G***5 | Шайба | |
| 9 | 4***6 | КРЫШКА, ЛЕВАЯ | |
| 10 | 4***7 | КРЫШКА, ПРАВАЯ | |
| 11 | 4***9 | ПРОКЛАДКА | |
| 12 | G***6 | Болт | |
| 13 | 4***8 | КРЫШКА КОРПУСА, ЛЕВАЯ | |
| 14 | 4***9 | КРЫШКА КОРПУСА, ПРАВАЯ | |
| 15 | 4***7 | БУМАЖНАЯ ПРОКЛАДКА | |
| 16 | G***6 | Болт | |
| 17 | G***7 | Шайба 12 | |
| 18 | G***6 | Штырь | |
| 19 | 4***5 | СУППОРТ, ЛЕВЫЙ | |
| 20 | 4***6 | СУППОРТ, ПРАВЫЙ | |
| 21 | H***7 | Seal | |
| 22 | G***6 | ПОДШИПНИК | |
| 23 | 4***4 | ПОВОРОТНЫЙ ВАЛ | |
| 24 | G***6 | Болт | |
| 25 | 4***0 | МАЛЫЙ РЫЧАГ | |
| 26 | G***6 | ПОДШИПНИК | |
| 27 | H***7 | Seal | |
| 28 | 4***1 | БОЛЬШОЙ РЫЧАГ, ЛЕВЫЙ | |
| 29 | 4***2 | БОЛЬШОЙ РЫЧАГ, ПРАВЫЙ | |
| 30 | G***9 | Шпонка 14х36 | |
| 31 | G***6 | Шплинт | |
| 32 | G***6 | Шпонка | |
| 33 | G***5 | Шайба | |
| 34 | 4***5 | ВИЛКА, ОБРАТНАЯ РЕЗЬБА | |
| 35 | 4***2 | РЕГУЛИРОВОЧНЫЙ ШТОК, БОЛЬШОЙ | |
| 36 | G***6 | Гайка | |
| 37 | 4***1 | ВИЛКА | |
| 38 | 4***9 | РЫЧАГ, МАЛЫЙ | |
| 39 | 4***3 | ТОРМОЗНОЙ РЫЧАГ, ЛЕВЫЙ | |
| 40 | 4***4 | ТОРМОЗНОЙ РЫЧАГ, ПРАВЫЙ | |
| 41 | 4***8 | РЕГУЛИРОВОЧНЫЙ ШТОК | |
| 42 | J***6 | БОЛТ | |
| 43 | 4***2 | СТОПОРНАЯ ШАЙБА | |
| 44 | 4***3 | ПРУЖИННЫЙ ДИСК | |
| 45 | 4***5 | РЫЧАГ | |
| 46 | 4***3 | СКОЛЬЗЯЩИЙ БЛОК | |
| 47 | 4***4 | МАЛЫЙ ВАЛ | |
| 48 | G***6 | Шпонка | |
| 49 | 4***2 | ТОРМОЗНАЯ ЛЕНТА | |
| 50 | 4***2 | ШПИЛЬКА | |
| 51 | 4***0 | ПРУЖИНА НАТЯЖЕНИЯ, МАЛАЯ | |
| 52 | 4***7 | ПРУЖИНА НАТЯЖЕНИЯ, СРЕДНЯЯ |
