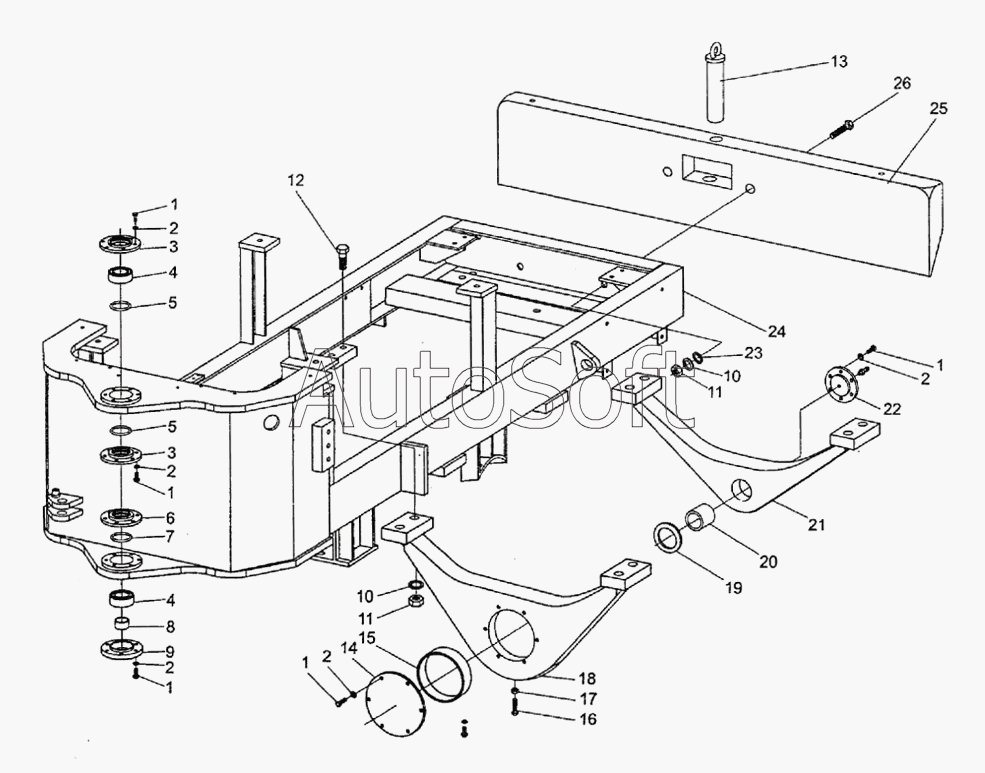

Каталог запасных частей к технике: XCMG LW-166 (2008). Задние шасси
1
1
1
1
1
2
2
2
2
2
3
3
4
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | G***7 | Шайба 12 | |
| 3 | Z***2 | Крышка корпуса подшипника | |
| 4 | G***S | Смазочный ниппель | |
| 5 | G***6 | Кольцо | |
| 6 | Z***1 | Верхняя крышка корпуса подшипника | |
| 7 | G***6 | Кольцо | |
| 8 | Z***3 | Распорная втулка | |
| 9 | Z***2 | Нижняя крышка корпуса подшипника | |
| 10 | G***7 | Шайба 12 | |
| 11 | G***6 | Гайка | |
| 12 | G***6 | Болт | |
| 13 | Z***6 | Штифт сцепного устройства | |
| 14 | Z***9 | Передняя крышка | |
| 15 | Z***8 | Втулка | |
| 16 | G***6 | Болт | |
| 17 | Г***а | Гайка | |
| 18 | Z***0 | Передний навесной брус | |
| 19 | Z***6 | Задняя соединительная подушка | |
| 20 | Z***5 | Задняя соединительная втулка | |
| 21 | Z***7 | Задний соединительный брус | |
| 22 | Z***4 | Задний соединительный лонжерон | |
| 23 | G***5 | Шайба | |
| 24 | Z***2 | Задняя рама | |
| 25 | Z***3 | Задний противовес | |
| 26 | G***6 | Болт |
