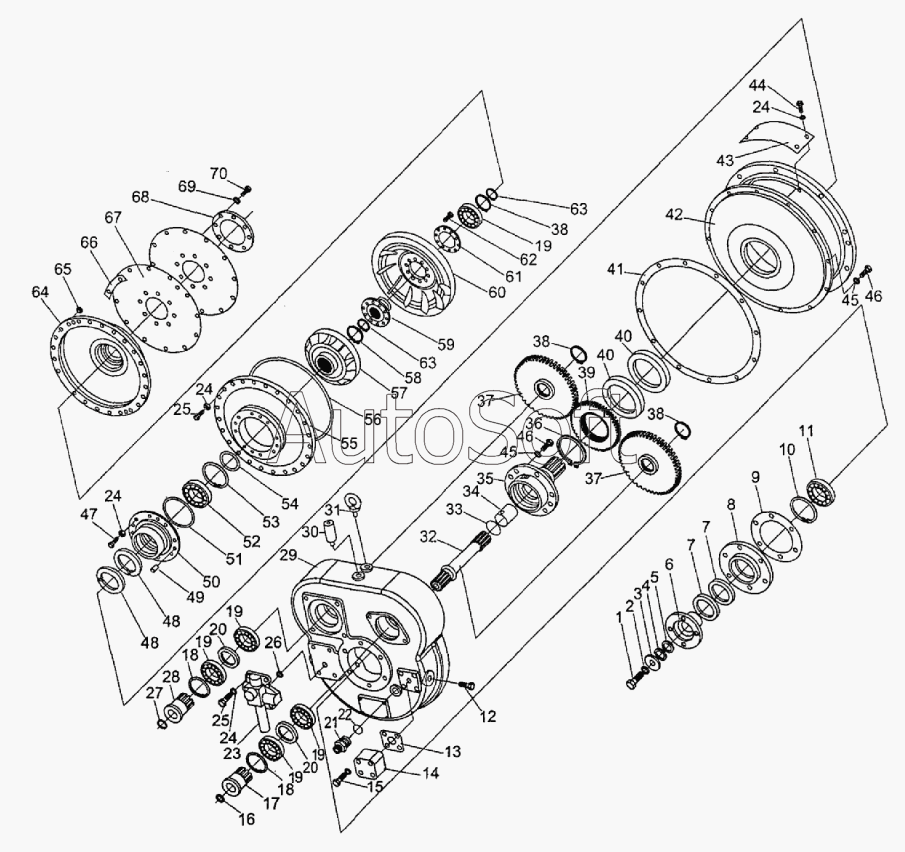

Каталог запасных частей к технике: XCMG LW-166 (2008). Преобразователь крутящего момента
45
45
53
52
51
50
49
48
48
47
46
46
54
44
43
42
41
40
40
39
38
38
38
37
37
62
70
69
68
67
66
65
64
63
63
36
61
60
59
58
57
56
55
10
18
18
17
16
15
14
13
12
11
19
19
19
19
19
9
8
7
7
6
5
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
25
24
24
24
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | G***7 | Шайба 12 | |
| 3 | Y***1 | Пластина | |
| 4 | Y***6 | Уплотнительная прокладка | |
| 5 | Y***5 | Малая прокладка | |
| 6 | Y***B | Фланец | |
| 7 | G***8 | Кольцо | |
| 8 | Y***0 | Крышка | |
| 9 | Y***6 | Уплотнительная прокладка | |
| 10 | G***6 | Пружинный зажим | |
| 11 | G***2 | Подшипник | |
| 12 | Q***5 | Блокирующий винт | |
| 13 | Y***3 | Уплотнительная прокладка | |
| 14 | Y***0 | Клапан | |
| 15 | G***6 | Болт | |
| 16 | G***6 | Пружинный зажим | |
| 17 | Y***0 | Гильза оси | |
| 18 | G***6 | Пружинный зажим | |
| 19 | G***2 | Подшипник | |
| 20 | Y***2 | Втулка | |
| 21 | Y***5 | Соединение | |
| 22 | Y***5 | Уплотнительная прокладка | |
| 23 | Y***0 | Редукционный клапан | |
| 24 | G***7 | Шайба 12 | |
| 25 | G***6 | Болт | |
| 26 | G***6 | Кольцо | |
| 27 | G***6 | Пружинный зажим | |
| 28 | Y***1 | Труба полуоси | |
| 29 | Y***8 | Картер | |
| 30 | 3***6 | Диафрагма | |
| 31 | G***8 | Болт подъемной проушины | |
| 32 | Y***2 | Вал турбины | |
| 33 | Y***4 | Уплотнительное кольцо | |
| 34 | Y***7 | Рукав | |
| 35 | Y***3 | Седло натяжного ролика | |
| 36 | G***6 | Пружинный зажим | |
| 37 | Y***0 | Шестерня | |
| 38 | G***6 | Пружинный зажим | |
| 39 | Y***0 | Шестерня | |
| 40 | G***6 | Масляное уплотнение | |
| 41 | Y***8 | Бумажная прокладка | |
| 42 | Y***1 | Кожух | |
| 43 | T***9 | Крышка-пластина | |
| 44 | G***6 | Болт | |
| 45 | G***7 | Шайба 12 | |
| 46 | G***6 | Болт | |
| 47 | G***6 | Болт | |
| 48 | Y***A | Уплотнительное кольцо | |
| 49 | Y***A | Шпилька | |
| 50 | Y***A | Втулка ведущего колеса | |
| 51 | G***6 | Кольцо 38.7x2.65 | |
| 52 | G***2 | Подшипник | |
| 53 | G***6 | Пружинный зажим | |
| 54 | Y***0 | Регулируемая прокладка | |
| 55 | Y***1 | Ведущее колесо | |
| 56 | Y***2 | О-кольцо | |
| 57 | Y***4 | Натяжной шкив | |
| 58 | G***6 | Пружинный зажим | |
| 59 | Y***7 | Втулка турбины | |
| 60 | Y***3 | Турбина | |
| 61 | Y***7 | Пластина | |
| 62 | G***6 | Заклепка | |
| 63 | G***6 | Пружинный зажим | |
| 64 | Y***4 | Крышка | |
| 65 | G***6 | Гайка | |
| 66 | Y***2 | Шайба с двойным соединением | |
| 67 | Y***2 | Натяжная пластина | |
| 68 | Y***5 | Пластина | |
| 69 | G***7 | Шайба 12 | |
| 70 | G***6 | Болт |
