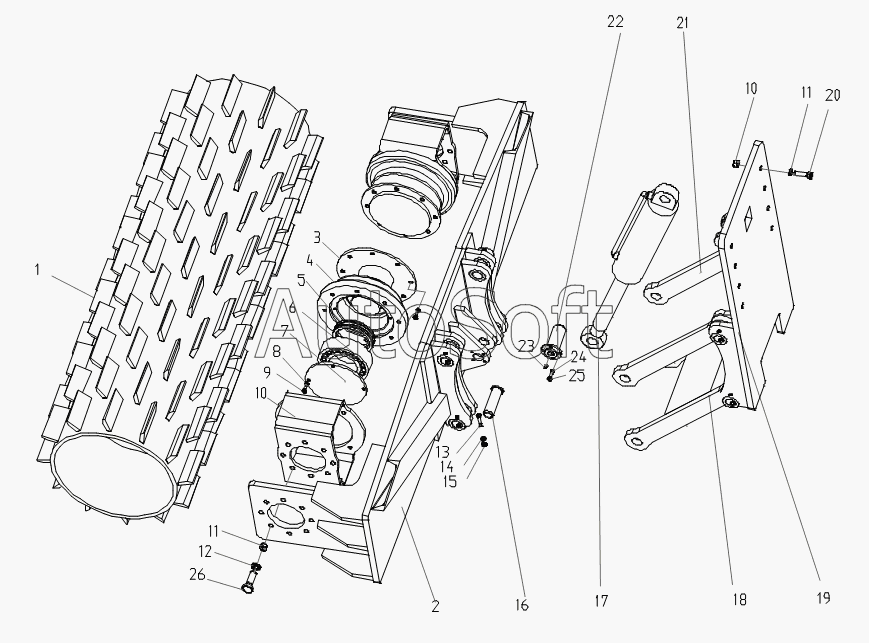

Каталог запасных частей к технике: XCMG Раб. оборуд. грейдеров GR (2010). Ice-broken device GR185
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Ice-broken wheel | |
| 2 | 0***1 | Frame | |
| 3 | 0***6 | Hub | |
| 4 | 0***5 | Bearing seat | |
| 5 | 1***2 | Oil seal | |
| 6 | 1***7 | Bearing 22228C | |
| 7 | 0***7 | Bearing gland | |
| 8 | 1***4 | Washer 16 | |
| 9 | 1***7 | Bolt M16x45 | |
| 10 | 0***4 | Link bracket | |
| 11 | 1***8 | Nut 20 | |
| 12 | 1***6 | Washer 20 | |
| 13 | 1***0 | Bolt M12X100 | |
| 14 | 1***5 | Washer 12 | |
| 15 | 1***2 | Nut 12 | |
| 16 | 0***7 | Axle | |
| 17 | 1***7 | Hydro cylinder | |
| 18 | 0***3 | Connecting rod bracket | |
| 19 | 0***4 | Front board | |
| 20 | 1***2 | Bolt M20X120 | |
| 21 | 0***1 | Connecting rod | |
| 22 | 0***2 | Axle | |
| 23 | 1***2 | Conical Grease Nipple M10X1 | |
| 24 | 1***8 | Washer 10 | |
| 25 | 1***2 | Bolt M10X30 | |
| 26 | 1***2 | Bolt M20X80 |
