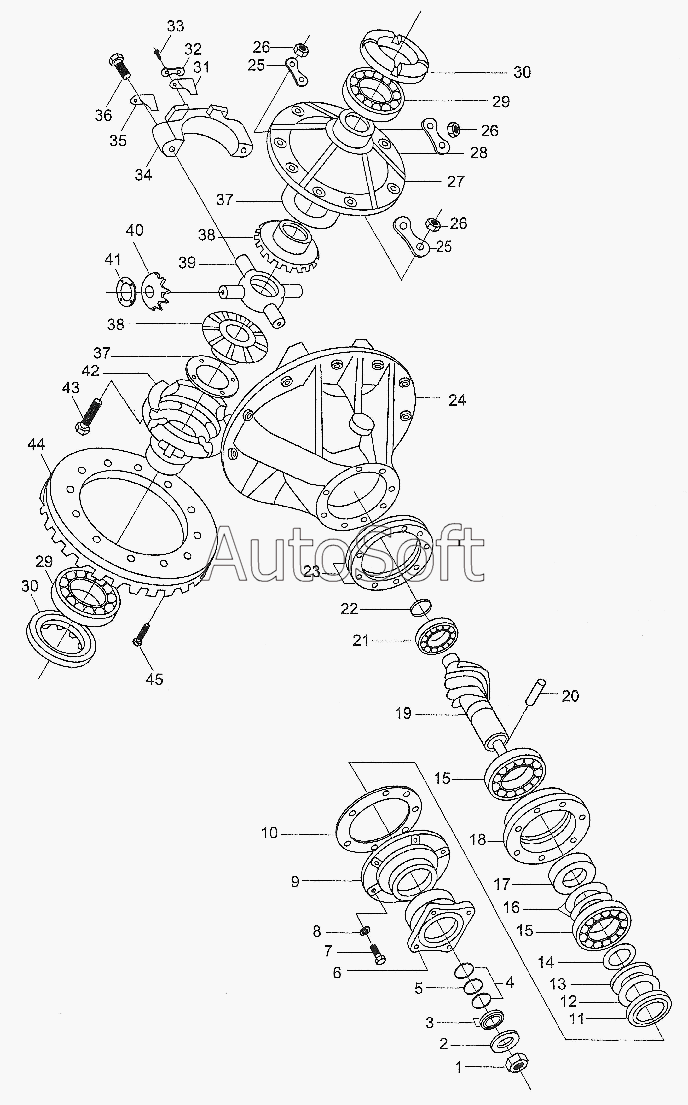

Каталог запасных частей к технике: XCMG WZ30-25 (англ.) (2008). Rear Main Transmission Assy
35
24
25
25
26
26
26
27
28
29
29
30
30
31
32
33
34
23
36
37
37
38
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***7 | Гайка | |
| 2 | 2***1 | Шайба 27 | |
| 3 | Z***2 | Регулировочная шайба | |
| 4 | Z***3 | Круглый щит | |
| 5 | G***2 | Кольцо | |
| 6 | Z***1 | Впускной фланец | |
| 7 | G***6 | Болт | |
| 8 | G***7 | Шайба 12 | |
| 9 | Z***1 | Сальник | |
| 10 | Z***6 | Прокладка | |
| 11 | 2***8 | Внешний сальник | |
| 12 | 2***9 | Направляющее кольцо | |
| 13 | 2***7 | Внутренний сальник | |
| 14 | 2***2 | Упорная шайба | |
| 15 | G***4 | Конический роликоподшипник | |
| 16 | 2***4 | Adjusting Gasket | |
| 17 | 2***9 | Промежуточное кольцо | |
| 18 | 2***0 | Bearing Cage | |
| 19 | Z***2 | Ведущая шестерня | |
| 20 | G***6 | Шплинт | |
| 21 | G***7 | Шарикоподшипник | |
| 22 | G***6 | Пружинный зажим | |
| 23 | Z***7 | Корректирующая прокладка | |
| 24 | Z***1 | Главный редуктор | |
| 25 | 2***7 | фиксатор | |
| 26 | G***6 | Гайка | |
| 27 | 2***7 | Дифференциал | |
| 28 | 2***7 | Фиксатор | |
| 29 | G***4 | Конический роликоподшипник | |
| 30 | 2***1 | Регулировочная гайка | |
| 31 | 2***3 | Фиксатор | |
| 32 | 2***4 | Фиксатор | |
| 33 | G***6 | Болт | |
| 34 | Z***2 | Крышка подшипника дифференциала | |
| 35 | 2***1 | Фиксирующая прокладка | |
| 36 | 2***9 | Болт | |
| 37 | 2***6 | Шайба шестерни полувала | |
| 38 | 2***5 | Шестерня полувала | |
| 39 | 2***1 | Перекрестный вал | |
| 40 | 2***5 | Планетарная шестерня | |
| 41 | 2***6 | Прокладка планетарной шестерни | |
| 42 | 2***8 | Правый дифференциал | |
| 43 | 2***6 | Болт | |
| 44 | Z***3 | Ведомая спиральная шестерня | |
| 45 | 2***6 | Болт М14x1.5 |
