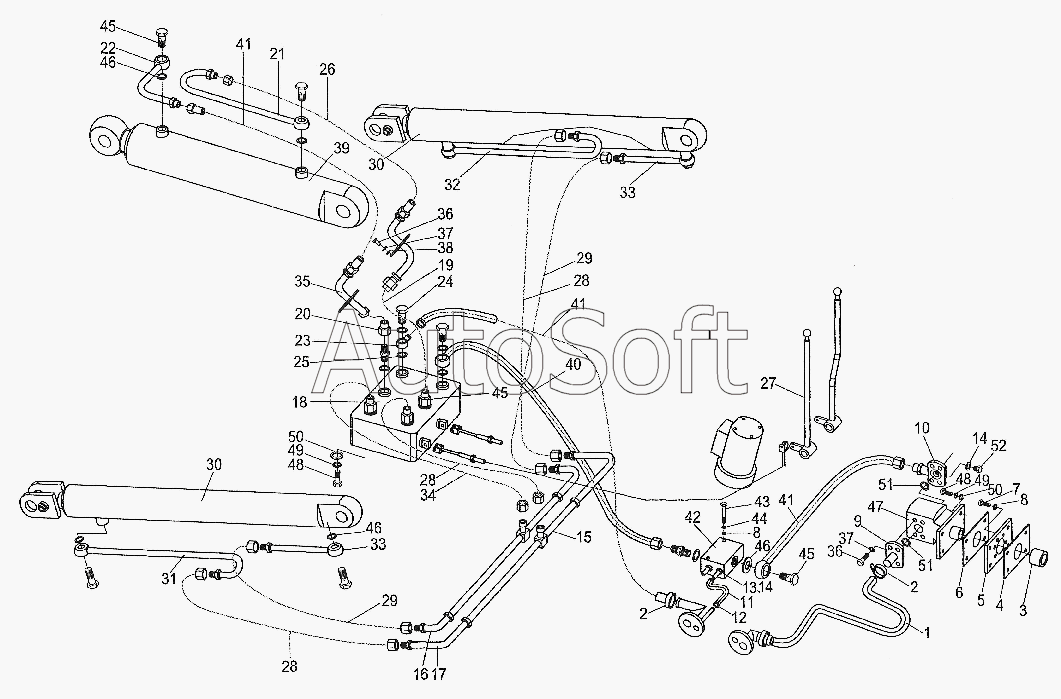

Каталог запасных частей к технике: XCMG WZ30-25 (англ.) (2008). Loader Hydranlic System
40
28
28
28
29
29
30
30
31
32
33
33
34
35
36
36
37
37
38
39
27
41
41
41
42
43
44
45
45
45
46
46
46
47
48
48
49
49
50
50
51
51
52
14
14
2
2
3
4
5
6
7
8
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***2 | Pipe | |
| 2 | Z***7 | Хомут d20 | |
| 3 | Z***5 | Sleeve | |
| 4 | Z***A | Plate | |
| 5 | Z***1 | Pad | |
| 6 | Z***6 | Pad | |
| 7 | G***5 | Болт | |
| 8 | G***7 | Шайба 12 | |
| 9 | Z***A | Oil-In Flange | |
| 10 | W***1 | Фланец откачки топлива | |
| 11 | W***1 | Обратный маслопровод | |
| 12 | Z***7 | Хомут d20 | |
| 13 | Z***1 | Главный вентиль дренажного штуцера | |
| 14 | J***7 | Шайба | |
| 15 | Z***0 | Tee Tube | |
| 16 | Z***1 | Bend Tube | |
| 17 | Z***2 | Bend Tube | |
| 18 | V***2 | Блок клапанов | |
| 19 | W***6 | Шланг 19II-600 | |
| 20 | W***2 | Шланг 19II-500 | |
| 21 | Z***1 | Hose | |
| 22 | Z***2 | Hose | |
| 23 | W***0 | Блок клапанов стального маслопровода | |
| 24 | W***7 | Полый болт М33x2 | |
| 25 | J***7 | Шайба | |
| 26 | W***3 | Шланг 19II-900 | |
| 27 | Z***9 | Operation | |
| 28 | W***4 | Шланг 19II-1000 | |
| 29 | W***5 | Шланг 19II-1120 | |
| 30 | Z***0 | Подъемный | |
| 31 | Z***3 | Hose | |
| 32 | Z***3 | Hose | |
| 33 | Z***6 | Hose | |
| 34 | Z***A | Tube | |
| 35 | W***3 | Шланг 19II-1000 | |
| 36 | G***6 | Болт | |
| 37 | G***7 | Шайба 12 | |
| 38 | G***5 | Шайба | |
| 39 | Z***0 | Гидроцилиндр опрокидывающегося бункера | |
| 40 | W***2 | Шланг 19II-1000 | |
| 41 | Z***3 | Pipe | |
| 42 | Y***7 | Главный клапан | |
| 43 | G***6 | Болт | |
| 44 | G***5 | Шайба | |
| 45 | W***2 | Joint | |
| 46 | J***7 | Шайба | |
| 47 | G***0 | Рабочий насос | |
| 48 | G***6 | Болт | |
| 49 | G***7 | Шайба 12 | |
| 50 | G***5 | Шайба | |
| 51 | G***6 | Кольцо | |
| 52 | W***2 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
