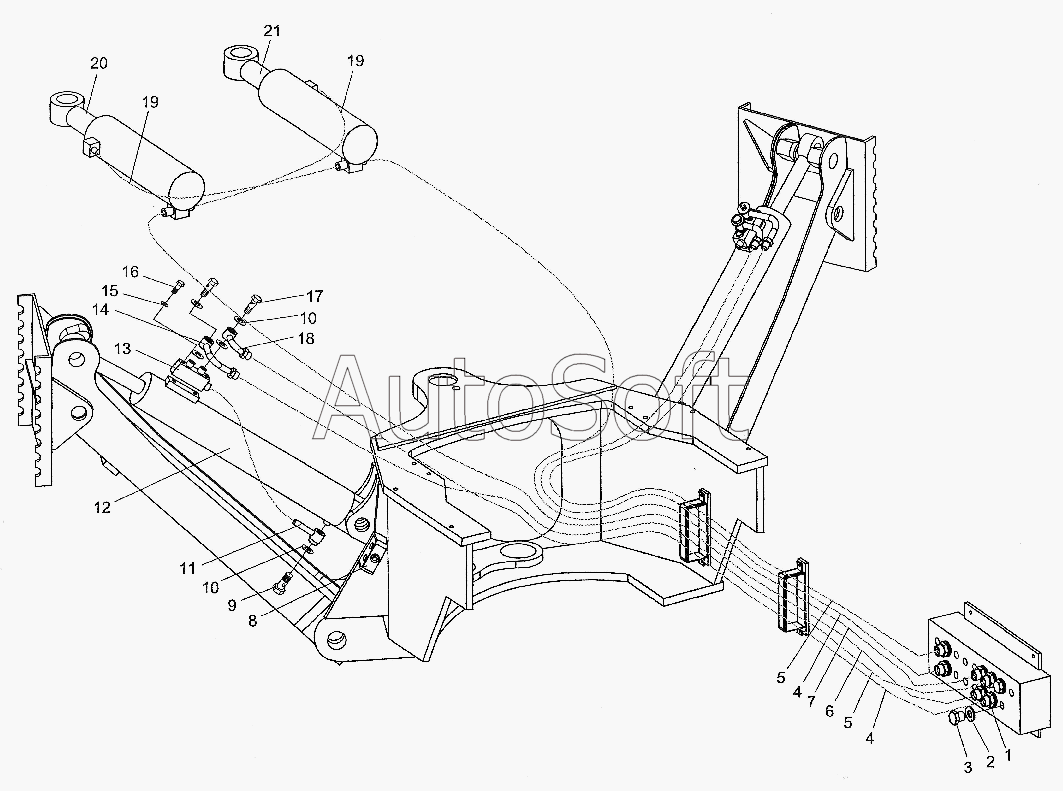

Каталог запасных частей к технике: XCMG WZ30-25 (англ.) (2008). Leg Hydraulic System
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Соединительная втулка | |
| 2 | J***7 | Шайба | |
| 3 | W***6 | Заглушка | |
| 4 | W***A | Hose 13II | |
| 5 | W***A | Hose 13II | |
| 6 | W***1 | Шланг 13II-2900 | |
| 7 | W***7 | Шланг 13II-2800 | |
| 8 | W***4 | Зажим | |
| 9 | W***3 | Полый болт М18x1.5 | |
| 10 | J***7 | Шайба | |
| 11 | W***A | Hose | |
| 12 | W***A | Cylinder | |
| 13 | S***S | Гидрозамок | |
| 14 | W***9 | Стальная труба | |
| 15 | G***7 | Шайба 12 | |
| 16 | G***5 | Болт | |
| 17 | W***4 | М10x75 | |
| 18 | W***8 | Полый болт М18x1.5 | |
| 19 | W***1 | Стальная труба | |
| 20 | W***4 | Шланг 13II-850 | |
| 21 | W***2 | Рулевой гидроцилиндр |
