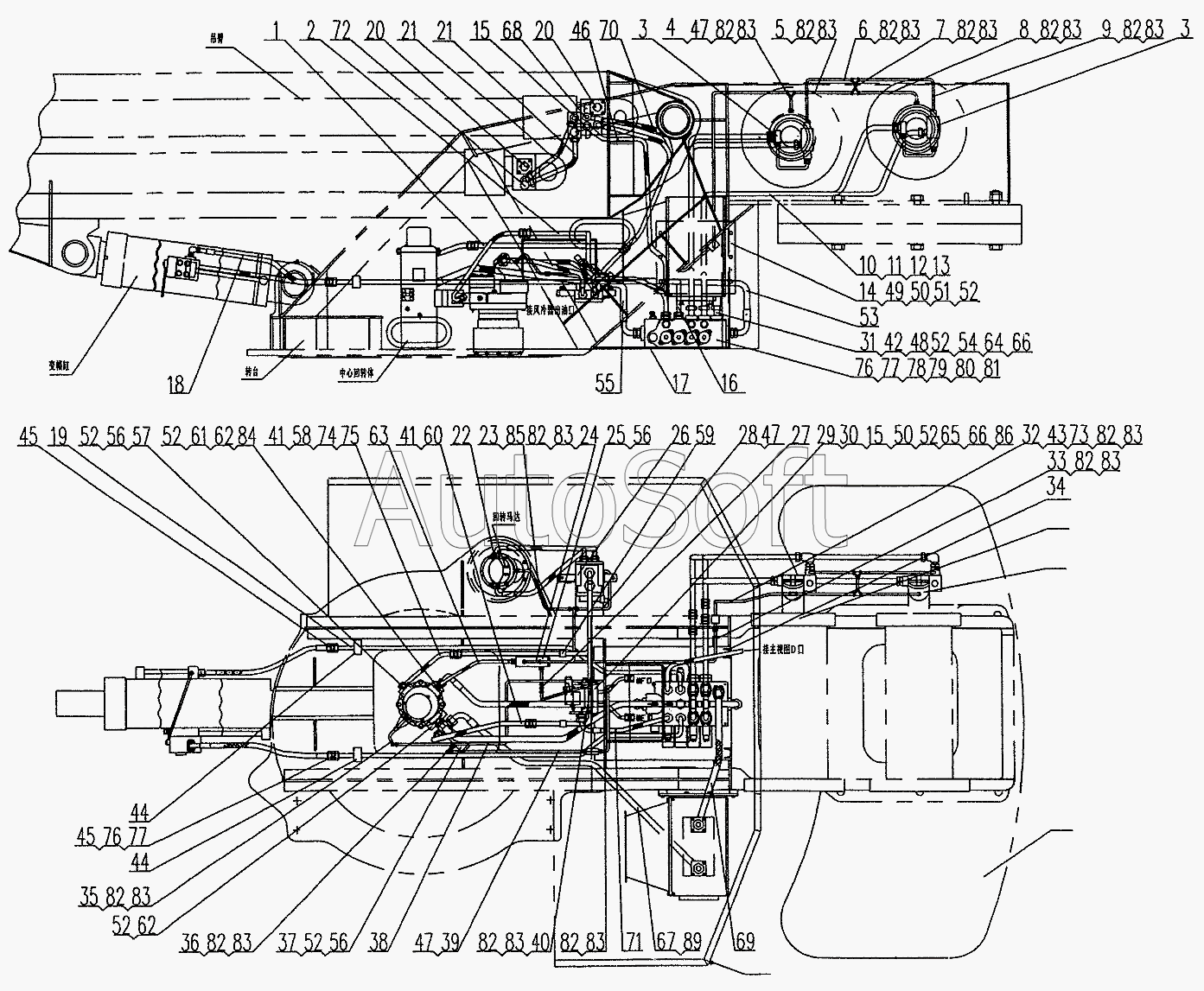

Каталог запасных частей к технике: XCMG QY50K (2010). Гидросистема
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
45
46
47
47
47
48
49
50
50
51
52
52
52
52
52
52
52
53
54
55
56
56
56
57
58
59
60
61
62
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
76
77
77
78
79
80
81
82
82
82
82
82
82
82
82
82
82
82
82
82
83
83
83
83
83
83
83
83
83
83
83
83
83
84
85
86
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Seamless tube d20х2 | |
| 10 | Q***0 | Seamless tube 030x3 | |
| 11 | Q***1 | Seamless tube 030x3 | |
| 12 | Q***2 | Seamless tube 030x3 | |
| 13 | Q***3 | Seamless tube 030x3 | |
| 14 | Q***A | Bracket of cooler | |
| 15 | 2***4 | Fitting | |
| 16 | Q***4 | Seamless tube d25x2.5 | |
| 17 | Q***B | Trestle | |
| 18 | Q***А | Pipes of elevating mech | |
| 19 | Q***7 | Seamless tube d25x2.5 | |
| 2 | Q***2 | Seamless tube d20х2 | |
| 20 | 1***4 | Balance valve | |
| 21 | 1***5 | Tube | |
| 22 | Q***А | Pipes of swing gear | |
| 23 | Q***8 | Seamless tube d10x1.5 | |
| 24 | Q***9 | Seamless tube d10x1.5 | |
| 25 | Q***А | Compositive-pipe | |
| 26 | Q***8 | Pipes of Commutation valve | |
| 27 | Q***0 | Seamless tube d10x1.5 | |
| 28 | Q***1 | Seamless tube d10x1.5 | |
| 29 | Q***5 | Bracket А | |
| 3 | Q***3 | Pipes of lifting mech | |
| 30 | Q***6 | Bracket В | |
| 31 | 2***0 | Fitting | |
| 32 | Q***2 | Seamless tube d10х1.5 | |
| 33 | Q***4 | Seamless tube d10x1.5 | |
| 34 | Q***6 | Tendon | |
| 35 | Q***7 | Seamless tube d10x1.5 | |
| 36 | Q***8 | Seamless tube d10x1.5 | |
| 37 | Q***2 | Compositive-pipe | |
| 38 | Q***9 | Seamless tube d10x1.5 | |
| 39 | Q***0 | Seamless tube d10x1.5 | |
| 4 | Q***4 | Seamless tube d10x1.5 | |
| 40 | Q***1 | Seamless tube d10x1.5 | |
| 41 | 2***9 | Fitting | |
| 42 | 1***2 | Bolt M10x40 | |
| 43 | 1***7 | Pipe clip | |
| 44 | 1***9 | Pipe clip | |
| 45 | 2***0 | Fitting | |
| 46 | 1***3 | Tube | |
| 47 | 1***6 | Fitting G10 | |
| 48 | 1***3 | Operating valve | |
| 49 | 1***1 | Cooler | |
| 5 | Q***5 | Seamless tube d10x1.5 | |
| 50 | 1***2 | Bolt M10x40 | |
| 51 | 1***1 | Flange | |
| 52 | 1***6 | Washer 10 | |
| 53 | 1***6 | Tube | |
| 54 | 1***9 | Washer 10 | |
| 55 | 1***6 | Tube | |
| 56 | 1***5 | Screw M10x25 | |
| 57 | 1***3 | Flange | |
| 58 | 1***7 | Tube | |
| 59 | 1***9 | Pipe clip | |
| 6 | Q***6 | Seamless tube d10x1.5 | |
| 60 | 1***7 | Tube | |
| 61 | 1***4 | Fitting | |
| 62 | 1***6 | Flange | |
| 63 | 1***9 | Tube | |
| 64 | 2***9 | Fitting | |
| 65 | 1***0 | Liquid magnet valve | |
| 66 | 1***4 | Nut M10 | |
| 67 | 1***0 | Tube | |
| 68 | 2***9 | Fitting | |
| 69 | 1***1 | Tube | |
| 7 | Q***7 | Seamless tube d10x1.5 | |
| 70 | 1***2 | Tube | |
| 71 | 1***2 | Tube | |
| 72 | 2***5 | Fitting | |
| 73 | 1***9 | Fitting G10 | |
| 74 | 2***8 | Nut | |
| 75 | 2***2 | Cuting ring | |
| 76 | 2***3 | Nut | |
| 77 | 2***5 | Cutting ring | |
| 78 | 2***4 | Fitting | |
| 79 | 2***2 | Fitting | |
| 8 | Q***8 | Seamless tube d10x1.5 | |
| 80 | 2***5 | Nut | |
| 81 | 2***4 | Cutting ring | |
| 82 | 1***9 | Nut G10 | |
| 83 | 1***8 | Cutting ring G10 | |
| 84 | 1***7 | Washer 18 | |
| 85 | 1***1 | Fitting G10/M16x1.5 | |
| 86 | 1***7 | Fitting ею | |
| 87 | 1***4 | Track L=180 | |
| 88 | 1***7 | Pipe clip | |
| 89 | 2***9 | Fitting | |
| 9 | Q***9 | Seamless tube d10x1.5 | |
| 90 | 1***5 | Fitting G10/G1/4 |
