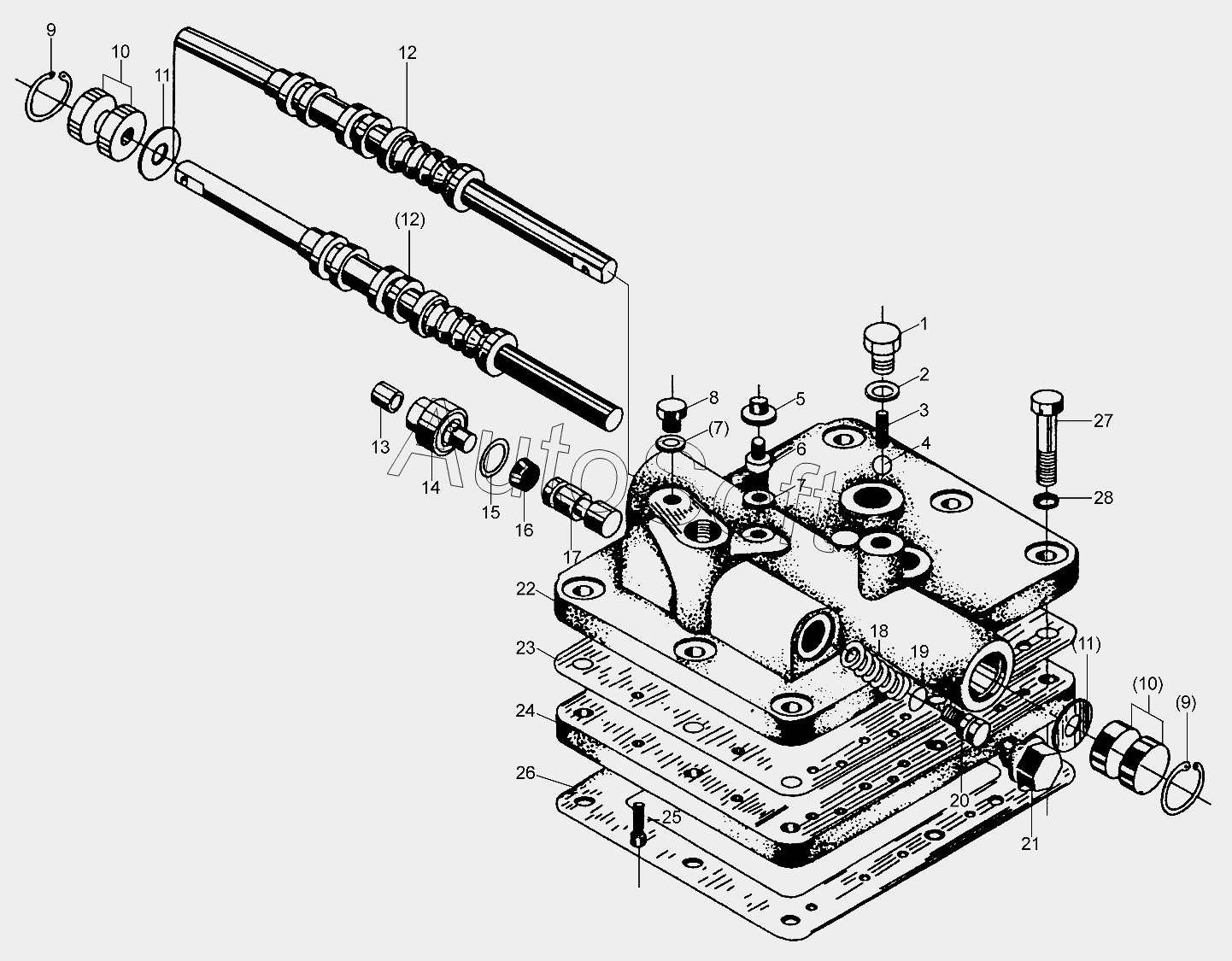

Каталог запасных частей к технике: XCMG LW300FN (2013). Клапан управления КПП в сборе
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 860110713 | 8***3 | Ремонтный комплект клапана управления 30 | |
| 1 | Z***1 | Screw | |
| 2 | Z***3 | Washer | |
| 3 | Z***2 | Spring | |
| 4 | G***9 | Стальной шар 5 | |
| 5 | Z***3 | Dust Cap (D=10) | |
| 6 | Z***0 | Pressure | |
| 7 | Z***9 | Washer | |
| 8 | Q***1 | Plug M10Xl-6h | |
| 9 | G***6 | Кольцо | |
| 10 | H***7 | Seal | |
| 11 | Z***0 | Washer | |
| 12 | Z***9 | Valve Rod | |
| 13 | Z***2 | Bushing (D=10) | |
| 14 | Z***5 | Plug | |
| 15 | Q***1 | O-Ring 16X2 | |
| 16 | Z***6 | Rubber Bowel | |
| 17 | Z***7 | Spool | |
| 18 | Z***8 | Spring | |
| 19 | Q***1 | O-Ring 16X2 | |
| 20 | Z***9 | Spring Seat | |
| 21 | Z***1 | Plug | |
| 22 | Z***7 | Body | |
| 23 | Z***0 | Paper Cushion 0.5 | |
| 24 | Z***8 | Plate | |
| 25 | G***5 | Болт | |
| 26 | Z***4 | Paper Cushion | |
| 27 | G***6 | Болт | |
| 28 | G***7 | Шайба |
