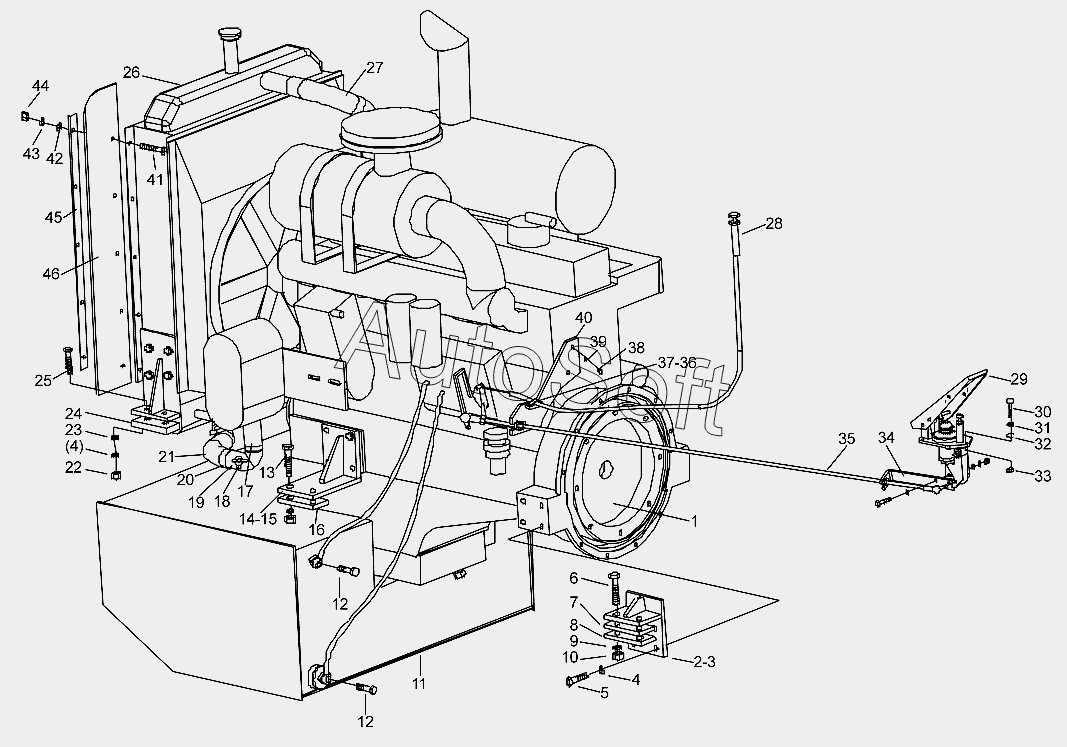

Каталог запасных частей к технике: XCMG LW300FN (2013). Система двигателя
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Дизель-мотор | |
| 2 | 2***3 | Передняя опора | |
| 3 | 2***2 | Передняя опора | |
| 4 | 8***8 | Шайба 12 | |
| 5 | 8***6 | Болт М12х30 | |
| 6 | 8***1 | Болт M16x80 | |
| 7 | 2***9 | Подстилка | |
| 8 | 2***2 | Подстилка | |
| 9 | 8***1 | Шайба 16 | |
| 10 | 8***1 | Гайка М16 | |
| 11 | 2***7 | Топливный бак | |
| 12 | 2***3 | Болт | |
| 13 | 8***3 | Болт M16x70 | |
| 14 | 2***0 | Право-задняя опора | |
| 15 | 2***1 | Лево-задняя опора | |
| 16 | 2***1 | Колодка | |
| 17 | 2***3 | Гибкий рукав | |
| 18 | 2***5 | Водовыпускной кран | |
| 19 | 2***8 | Соединение отвода | |
| 20 | 8***8 | Хомут ф51-ф70 | |
| 21 | 2***4 | Гибкий рукав | |
| 22 | 8***6 | Гайка М12 | |
| 23 | 8***0 | Шайба 12 | |
| 24 | 2***7 | Шайба | |
| 25 | 8***9 | Болт М12х60 | |
| 26 | 8***3 | Комбинация водомасляного радиатора | |
| 27 | 2***6 | Гибкий рукав | |
| 28 | 2***4 | Комбинация водомасляного радиатора | |
| 29 | 2***7 | Клапан управления газом | |
| 30 | 4***B | Болт М6х25 | |
| 31 | 8***0 | Шайба М6 | |
| 32 | 8***9 | Шайба М6 | |
| 33 | 8***3 | Гайка М6 | |
| 34 | 2***3 | Опора мягкого вала | |
| 35 | 2***1 | Гибкий вал управления | |
| 36 | 8***8 | Болт М6х12 | |
| 37 | 2***2 | Изогнутая пластинка | |
| 38 | 8***8 | Болт М8х20 | |
| 39 | 8***0 | Шайба 8 | |
| 40 | 2***1 | Опора | |
| 41 | 8***7 | Болт М8х25 | |
| 42 | 8***9 | Шайба 8 | |
| 43 | 8***4 | Шайба 10 | |
| 44 | 8***5 | Гайка М8 | |
| 45 | 2***5 | Нажимная планка | |
| 46 | 2***6 | Резина |
