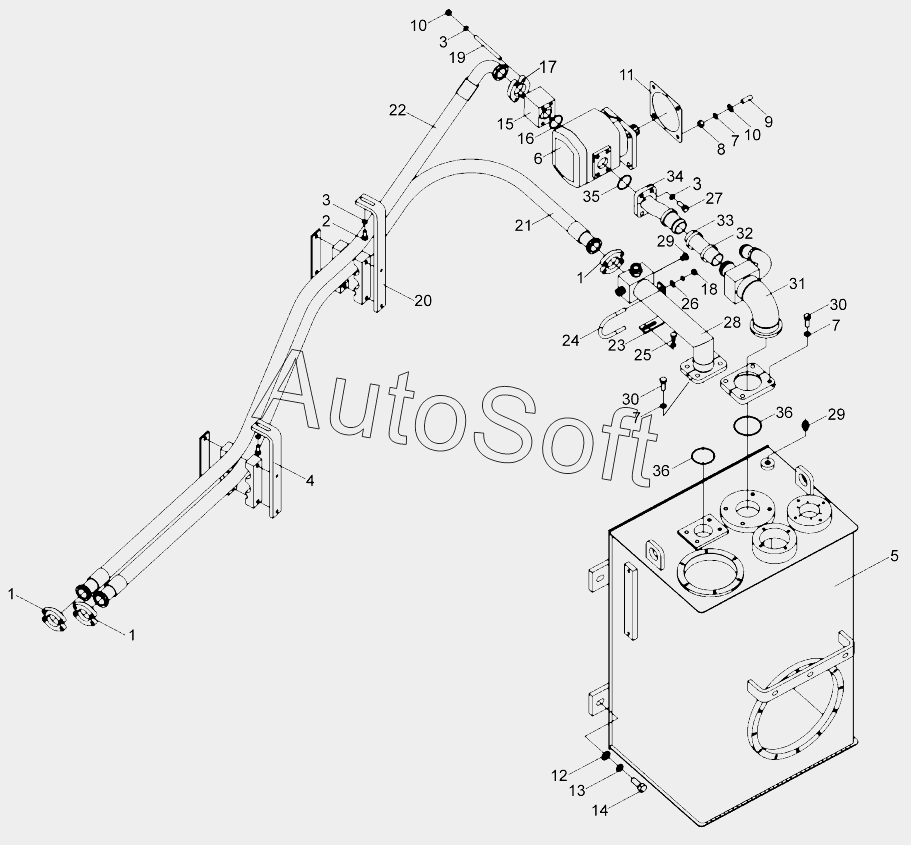

Каталог запасных частей к технике: XCMG LW300KN (2013). Рабочая гидросистема (1) LW300KN
28
20
21
22
23
24
25
26
27
19
29
29
30
30
30
31
32
33
34
35
36
36
10
10
2
3
3
3
4
5
6
7
7
7
8
9
1
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Блок фланцев | |
| 2 | 8***7 | Болт М10х25 | |
| 3 | 8***4 | Шайба 10 | |
| 4 | 2***4 | Опора | |
| 5 | 2***5 | Гидробак | |
| 6 | 8***4 | Шестеренчатый насос | |
| 7 | 8***8 | Шайба 12 | |
| 8 | 8***9 | Гайка М12 | |
| 9 | 8***3 | Шпилька М12х35 | |
| 10 | 8***0 | Шайба 12 | |
| 11 | 2***7 | Уплотнительная прокладка | |
| 12 | 8***3 | Шайба 16 | |
| 13 | 8***1 | Шайба 16 | |
| 14 | 8***1 | Болт M16x40 | |
| 15 | 2***7 | Блок слива | |
| 16 | 8***3 | О-образное уплотнительное кольцо | |
| 17 | 8***4 | Блок фланцев | |
| 18 | 8***8 | Гайка М10 | |
| 19 | 8***5 | Шпилька M10x150 | |
| 20 | 2***6 | Опора | |
| 21 | 2***0 | Гибкий рукав в сборе | |
| 22 | 2***1 | Гибкий рукав в сборе | |
| 23 | 2***5 | Опора | |
| 24 | 2***9 | U-образный болт | |
| 25 | 8***4 | Болт М10х20 | |
| 26 | 8***7 | Шайба 10 | |
| 27 | 8***3 | Болт М10х30 | |
| 28 | 2***9 | Стальная трубка | |
| 29 | 8***9 | Заглушка | |
| 30 | 8***6 | Болт М12х30 | |
| 31 | 2***3 | Стальная трубка | |
| 32 | 8***3 | Хомут из нержавейки 44-64 | |
| 33 | 8***9 | Резиновая труба, В38х430 | |
| 34 | 2***4 | Стальная трубка | |
| 35 | 8***8 | О-образное уплотнительное кольцо | |
| 36 | 8***9 | О-образное кольцо |
