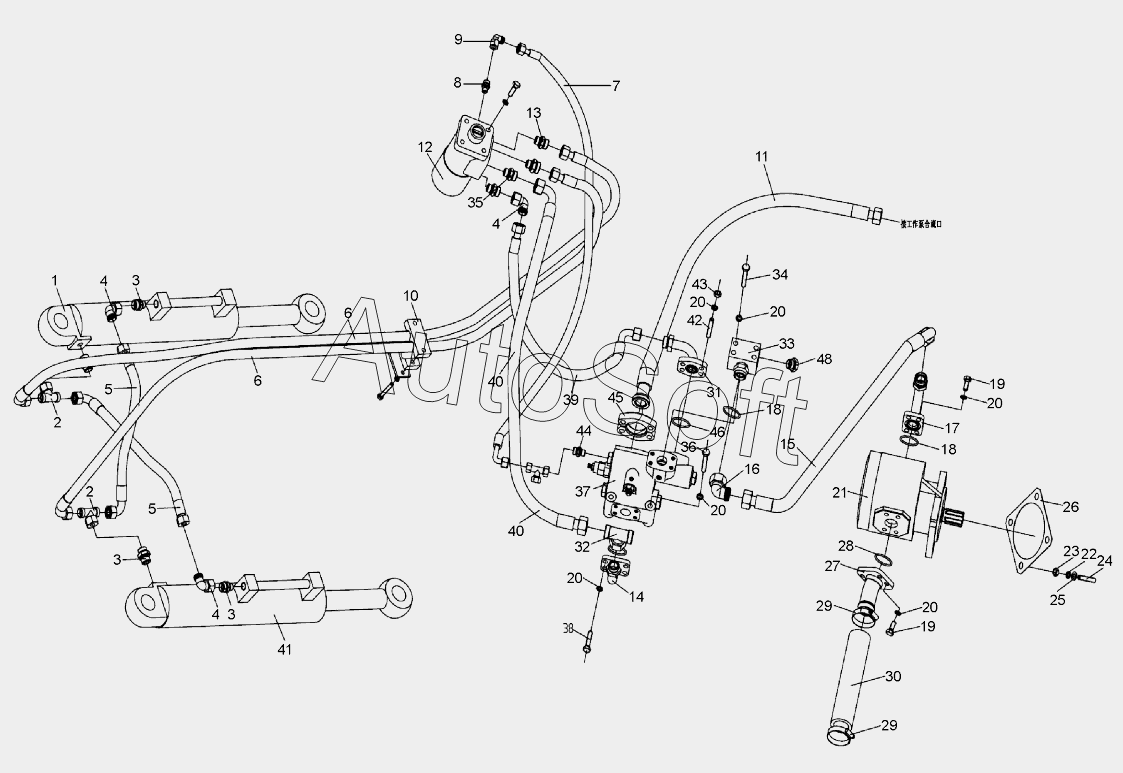

Каталог запасных частей к технике: XCMG LW300KN (2013). Гидросистема поворота LW300KN
36
25
26
27
28
29
29
30
31
32
33
34
35
24
37
38
39
40
40
40
41
41
41
41
42
42
43
44
44
45
46
48
13
2
2
3
3
3
4
4
4
4
5
5
6
6
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
19
20
20
20
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Правый поворотный цилиндр | |
| 2 | 8***7 | Соединение тройника | |
| 3 | 8***3 | Соединение | |
| 4 | 8***3 | Отвод | |
| 5 | 2***3 | Резиновая труба в сборе | |
| 6 | 2***5 | Гибкий рукав в сборе | |
| 7 | 2***6 | Гибкий рукав в сборе | |
| 8 | 8***7 | Соединение | |
| 9 | 8***5 | Соединение | |
| 10 | 2***9 | Трубодержатель | |
| 11 | 2***0 | Гибкий рукав в сборе | |
| 12 | 8***5 | Инфлектор | |
| 13 | 8***6 | Соединение | |
| 14 | 2***2 | Стальная трубка | |
| 15 | 2***7 | Гибкий рукав в сборе | |
| 16 | 8***8 | Отвод | |
| 17 | 2***0 | Стальная трубка | |
| 18 | 8***3 | О-образное уплотнительное кольцо | |
| 19 | 8***3 | Болт М10х30 | |
| 20 | 8***4 | Шайба 10 | |
| 21 | 8***4 | Шестеренчатый насос | |
| 22 | 8***8 | Шайба 12 | |
| 23 | 8***9 | Гайка М12 | |
| 24 | 8***3 | Шпилька М12х35 | |
| 25 | 8***0 | Шайба 12 | |
| 26 | 2***7 | Уплотнительная прокладка | |
| 27 | 2***1 | Стальная трубка | |
| 28 | 8***8 | О-образное уплотнительное кольцо | |
| 29 | 8***3 | Хомут из нержавейки 44-64 | |
| 30 | 8***2 | Резиновая труба, В38х210 | |
| 31 | 2***3 | Стальная трубка | |
| 32 | 8***3 | Соединение тройника | |
| 33 | 2***6 | Блок соединений | |
| 34 | 8***1 | Болт M10x65 | |
| 35 | 8***9 | Соединение | |
| 36 | 8***6 | Болт M10x90 | |
| 37 | 8***2 | Разгружающий клапан | |
| 38 | 8***7 | Болт М10х25 | |
| 39 | 2***6 | Резиновая труба в сборе | |
| 40 | 2***8 | Резиновая труба в сборе | |
| 41 | 8***0 | Лево-поворотный маслоцилиндр | |
| 42 | 8***1 | Шпилька M10x40 | |
| 43 | 8***8 | Гайка М10 | |
| 44 | 8***5 | Соединение | |
| 45 | 8***4 | Блок фланцев | |
| 46 | 8***0 | О-образное кольцо 25x3.55G | |
| 48 | 8***9 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
