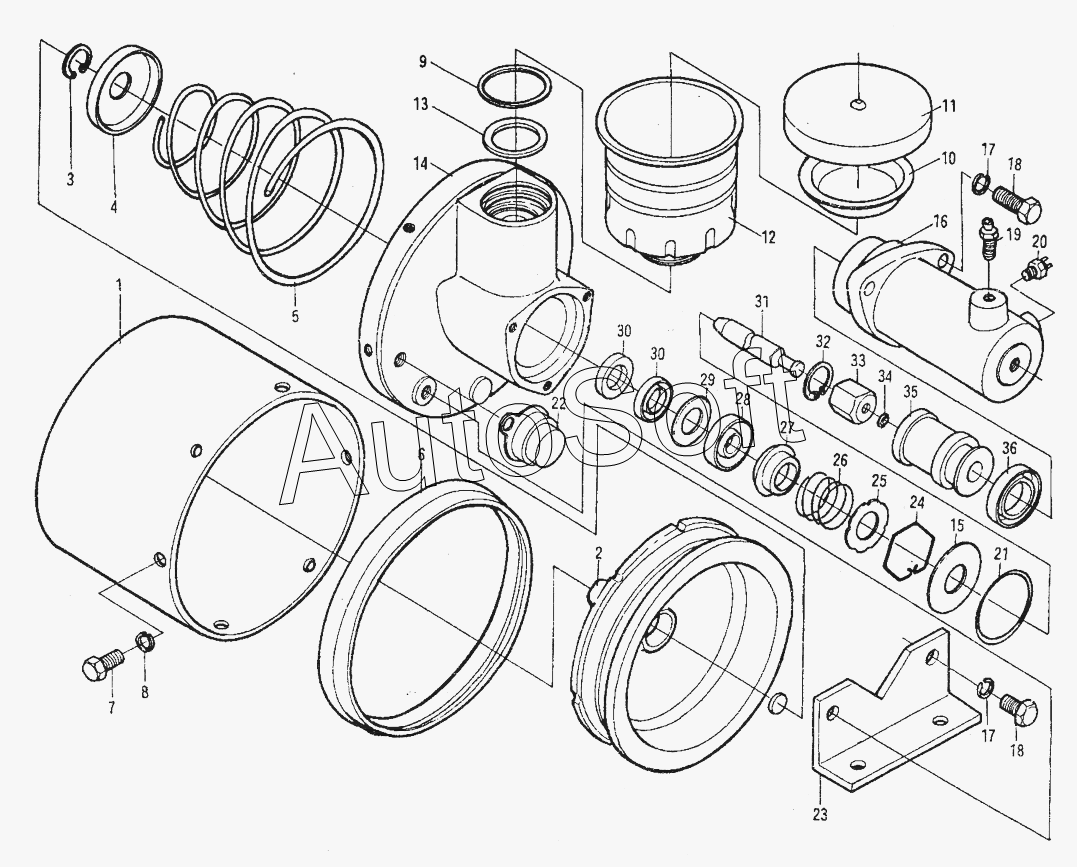

Каталог запасных частей к технике: XCMG LW-541F (2010). XM-60 Пневмопривод
28
20
21
22
23
24
25
26
27
19
29
30
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х***1 | Корпус пневмопривода | |
| 2 | Х***1 | Воздушный поршень | |
| 3 | G***6 | Пружинный зажим | |
| 4 | T***5 | Гровер | |
| 5 | S***4 | Пружина | |
| 6 | Х***2 | Резиновое внутреннее уплотнение поршня | |
| 7 | G***6 | Болт | |
| 8 | G***7 | Гровер 8 | |
| 9 | W***6 | Кольцо | |
| 10 | T***2 | Кольцо | |
| 11 | T***1 | Головка цилиндра | |
| 12 | T***3 | Корпус масляного бачка | |
| 13 | Х***4 | Уплотнение | |
| 14 | Х***8 | Крышка | |
| 15 | Х***7 | Пластина | |
| 16 | Х***0 | Цилиндрический корпус | |
| 17 | G***7 | Гровер 8 | |
| 18 | G***6 | Болт М10х30 | |
| 19 | T***7 | Болт | |
| 20 | Т***8 | Переключатель тормозов | |
| 21 | С***1 | Уплотнительное кольцо поршня | |
| 22 | T***0 | Крышка | |
| 23 | Х***1 | Суппорт | |
| 24 | T***8 | Кольцо-защелка | |
| 25 | T***3 | Кольцо поршня | |
| 26 | T***2 | Пружина | |
| 27 | T***1 | Кольцо | |
| 28 | T***0 | Резиновое внутреннее уплотнение | |
| 29 | Х***2 | Шайба | |
| 30 | S***0 | Каркас уплотнителя | |
| 31 | Х***3 | Толкающий шток | |
| 32 | G***6 | Пружинный зажим | |
| 33 | Х***В | Седло штока | |
| 34 | Х***В | Гидравлический поршень | |
| 35 | 9***6 | Впускной клапан | |
| 36 | Х***В | Внетреннее резиновое уплотнение |
