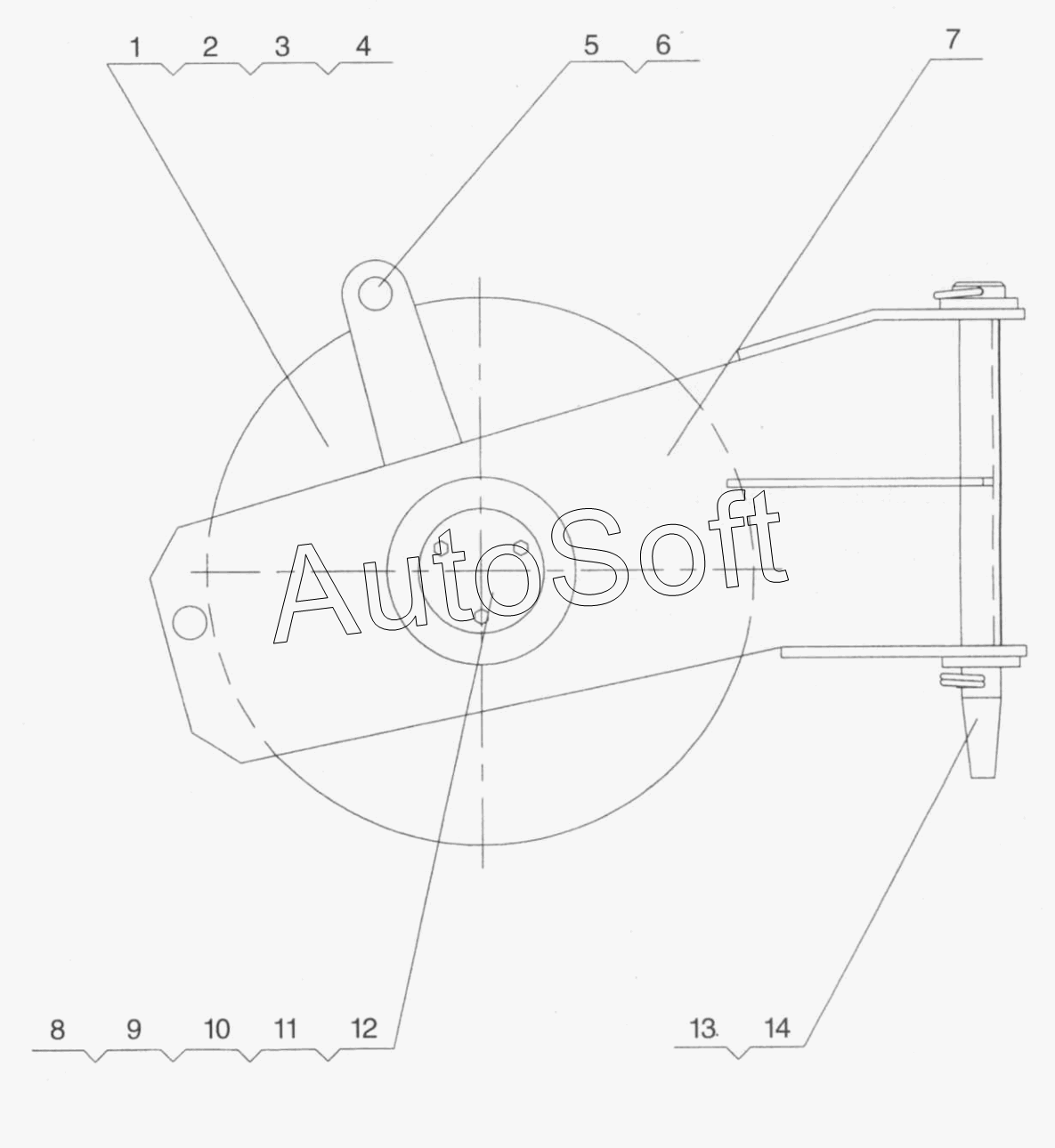

Каталог запасных частей к технике: XCMG QY70K (вариант) (2010). QAY50.18 Boom Cap Single Pulley
/24.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Pulley | |
| 2 | 1***5 | Bearing 6217-Z | |
| 3 | 1***8 | Ring 150 | |
| 4 | 1***6 | Washer 10 | |
| 5 | 1***1 | Pin B20x95 | |
| 6 | Q***3 | Spring Pin | |
| 7 | Q***1 | Pulley support | |
| 8 | Q***2 | Sleeve | |
| 9 | Q***2 | Retaining plate | |
| 10 | Q***3 | Pulley Shaft | |
| 11 | 1***2 | Washer 6 | |
| 12 | 1***4 | Bolt M6x16 | |
| 13 | Q***A | Clip | |
| 14 | Q***2 | Pin Shaft |
