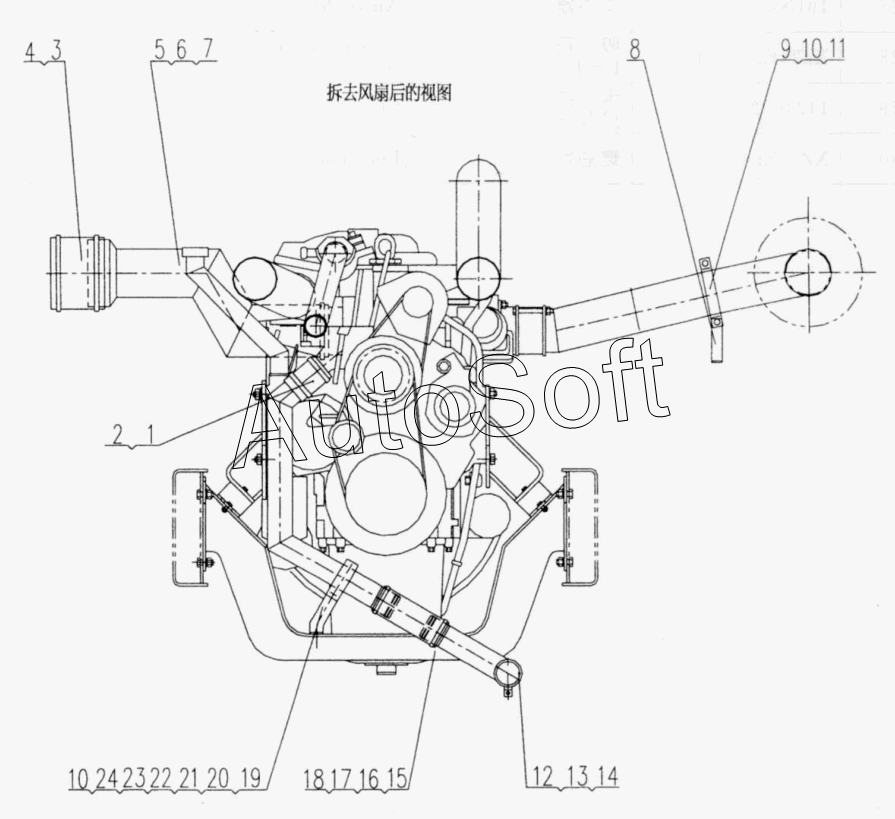

Каталог запасных частей к технике: XCMG QY70K (вариант) (2010). XZ5ok.45 Engine Install (II)
/43.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | X***1 | Rubber house | |
| 2 | 1***5 | Тhrоаt сlip | |
| 3 | X***1 | Rubber house | |
| 4 | 1***5 | Clip | |
| 5 | X***2 | Intake pipe | |
| 6 | X***4 | Rubber house | |
| 7 | 1***4 | Т Сlip d.123 | |
| 8 | X***0 | Elbow plate | |
| 9 | X***1 | Clip | |
| 10 | 1***1 | Nut М8 | |
| 11 | 1***0 | Bolt M8x40 | |
| 12 | X***1 | Rubber house | |
| 13 | X***3 | Down water pipe | |
| 14 | 1***5 | Тhrоаt сlip | |
| 15 | X***B | Front suspension frame | |
| 16 | 1***6 | Bolt M6x35 | |
| 17 | 1***7 | Nut M16 | |
| 18 | 1***2 | Washer 16 | |
| 19 | X***2 | Elbow plate | |
| 20 | X***4 | clip | |
| 21 | 1***1 | Bolt M8x20 | |
| 22 | 1***1 | Washer 8 | |
| 23 | 1***2 | Washer 12 | |
| 24 | 1***3 | Воlt М12х1.5х30 |
