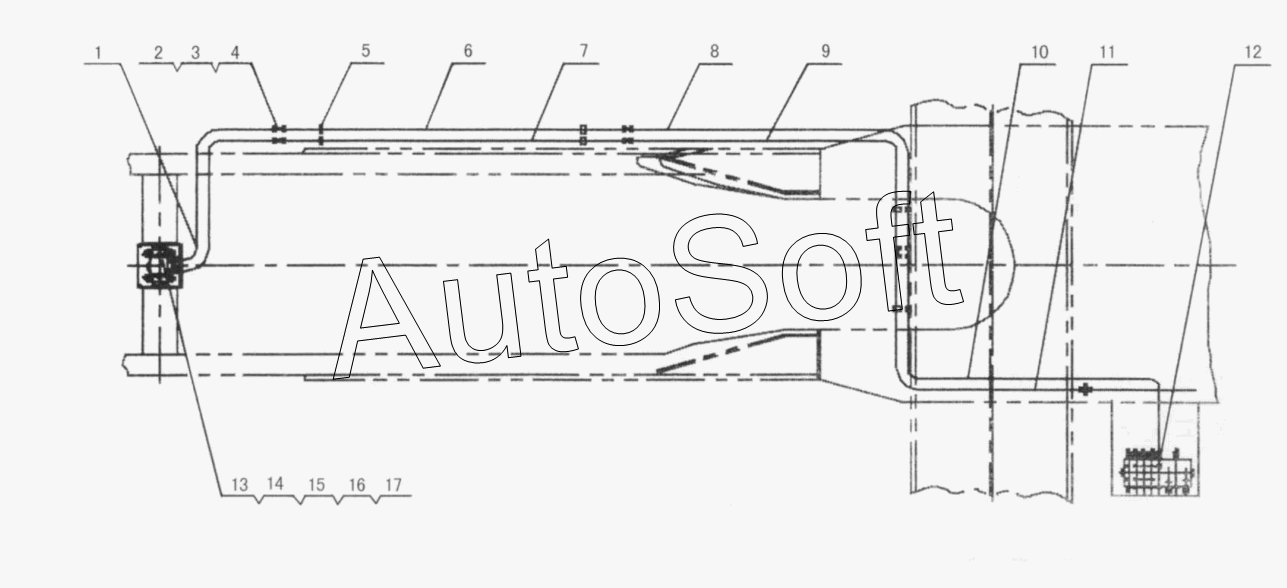

Каталог запасных частей к технике: XCMG QY70K (вариант) (2010). QY60K.65.5 Pipes For Front Outrigger Oil
/82.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Tube | |
| 2 | 2***7 | Tie-in | |
| 3 | 2***9 | Nut | |
| 4 | 2***0 | Cutting ferrule | |
| 5 | 1***5 | Clip | |
| 6 | Q***1 | Seamless tube | |
| 7 | Q***2 | Seamless tube | |
| 8 | Q***3 | Seamless tube | |
| 9 | Q***4 | Seamless tube | |
| 10 | Q***5 | Seamless tube | |
| 11 | Q***6 | Seamless tube | |
| 12 | 2***8 | Pipe coupling | |
| 13 | 1***0 | Dоublе-wау lосk | |
| 14 | 1***0 | Воlt М10х45 | |
| 15 | 1***6 | Washer 10 | |
| 16 | 2***3 | Tie-in | |
| 17 | 1***3 | Hydraulic pressure switch |
