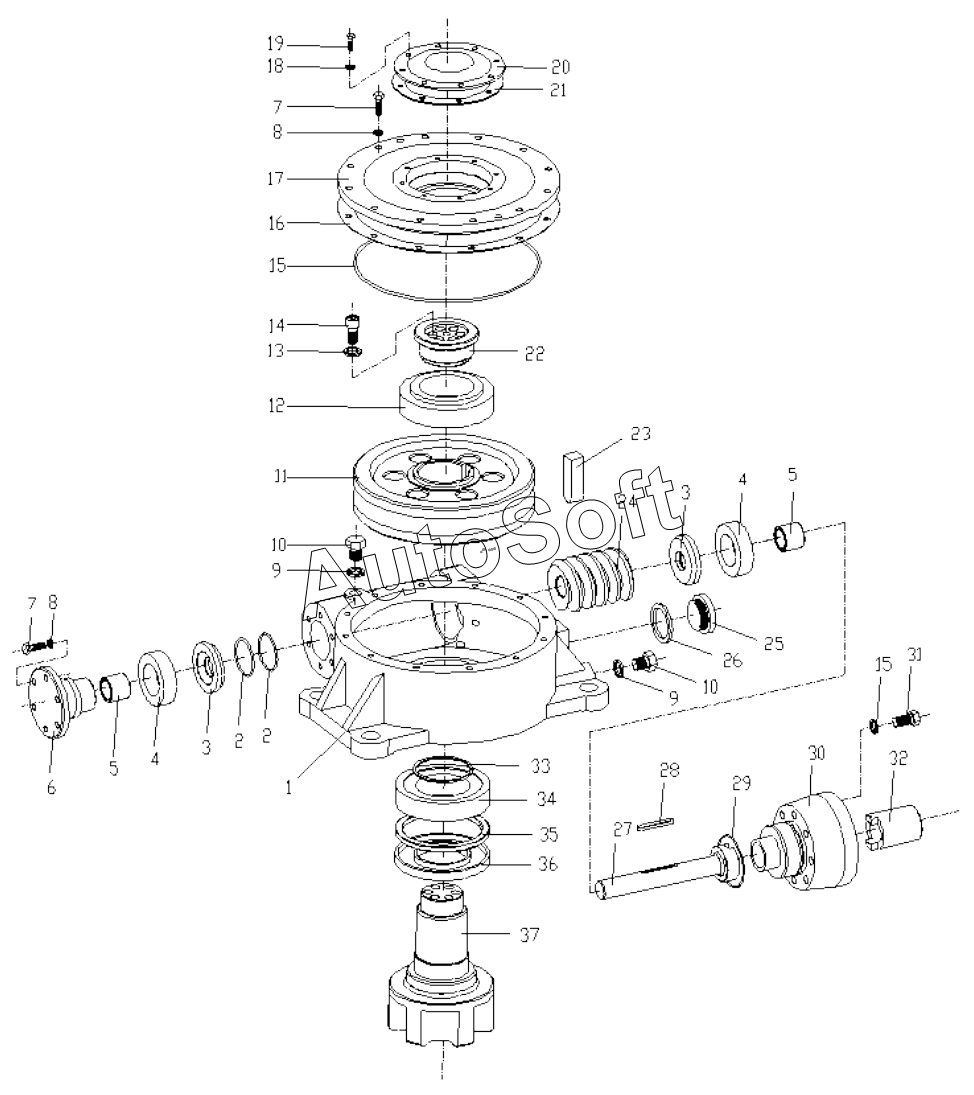

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 381600381 Turbine Box
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Housing body | |
| 2 | 8***3 | O seal ring | |
| 3 | 8***7 | Dish | |
| 4 | 8***7 | Bearing | |
| 5 | 8***1 | Copper sheathing | |
| 6 | 8***2 | Bearing support | |
| 7 | 8***0 | Bolt | |
| 8 | 8***0 | Шайба 8 | |
| 9 | 8***6 | Washer | |
| 10 | 8***4 | Plug screw | |
| 11 | 3***7 | Turbine | |
| 12 | 8***2 | Bearing | |
| 13 | 8***8 | Шайба 12 | |
| 14 | 8***5 | Screw | |
| 15 | 8***5 | O seal ring | |
| 16 | 8***9 | Pad | |
| 17 | 8***3 | Cover | |
| 18 | 8***0 | Шайба 8 | |
| 19 | 8***6 | Bolt | |
| 20 | 8***4 | Cover | |
| 21 | 8***0 | Pad |
