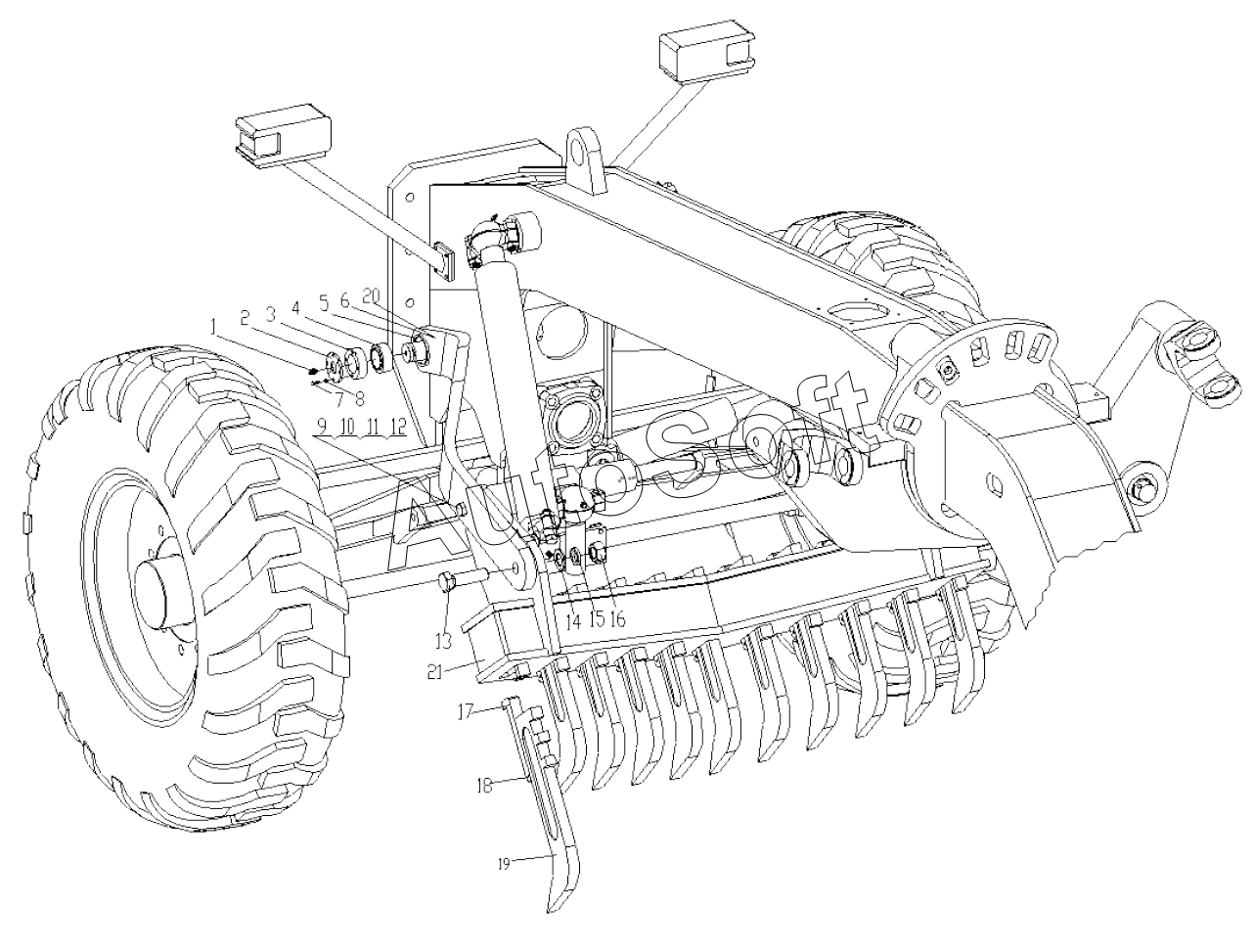

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 380300940 Front Scarifier
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Oil cup | |
| 2 | 3***6 | Stop | |
| 3 | 3***7 | Stop | |
| 4 | 8***1 | Joint bearing | |
| 5 | 8***0 | Elastic retainer | |
| 6 | 3***9 | Left coupling plate | |
| 7 | 8***5 | Болт М6х20 | |
| 8 | 8***0 | Шайба М6 | |
| 9 | 8***0 | Bolt | |
| 10 | 8***2 | Шайба 20 | |
| 11 | 8***3 | Шайба 20 | |
| 12 | 8***2 | Гайка М20 | |
| 13 | 8***9 | Bolt | |
| 14 | 8***8 | Washer | |
| 15 | 8***8 | Washer | |
| 16 | 8***6 | Nut | |
| 17 | 3***4 | Pin | |
| 18 | 8***2 | Cotter pin | |
| 19 | 3***3 | Rake tooth | |
| 20 | 3***2 | Right coupling plate | |
| 21 | 3***6 | Base assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
