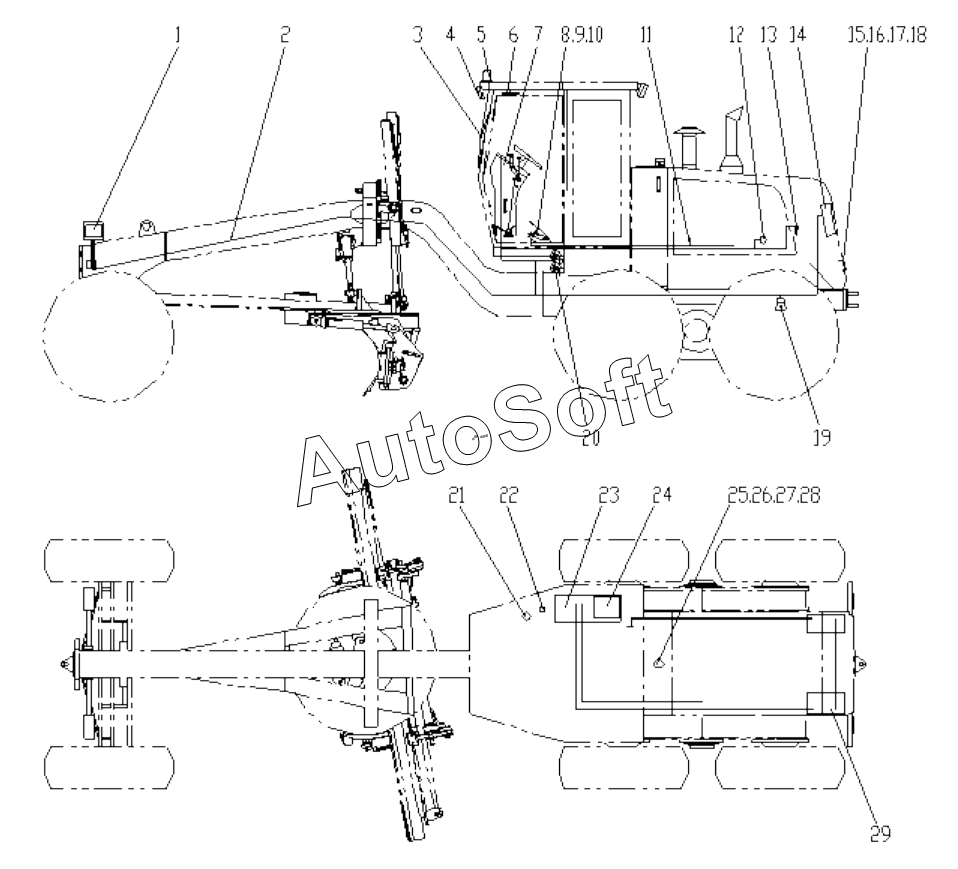

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 380301084 (G135C00) Electrical System
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Lamp | |
| 2 | 3***1 | Main cable | |
| 3 | 8***4 | Scratch water equip ass'y | |
| 4 | 3***9 | Lamp | |
| 5 | 8***2 | Rotating beacon | |
| 6 | 8***5 | Interior light | |
| 7 | 3***7 | Instrumentatio n console ass'y | |
| 8 | 8***5 | Accelerator pedal | |
| 9 | 8***9 | Bolt | |
| 10 | 8***0 | Шайба 8 | |
| 11 | 3***2 | Engine control cable | |
| 12 | 8***5 | Oil pressure sensor | |
| 13 | 8***4 | Water temperature sensor | |
| 14 | 8***3 | Combined lamp | |
| 15 | 8***6 | Reflex reflector | |
| 16 | 3***5 | Plate | |
| 17 | 8***5 | Bolt | |
| 18 | 8***6 | Гайка M5 | |
| 19 | 8***1 | Reverse alarm | |
| 20 | 8***2 | Horn | |
| 21 | 8***1 | T.c.oil temperature transducer | |
| 22 | 8***3 | T.c. Oil pressure transducer | |
| 23 | 3***8 | Operating plate | |
| 24 | 3***9 | Relay plate | |
| 25 | 8***7 | Oil level transducer | |
| 26 | 8***9 | Screw | |
| 27 | 8***9 | Шайба 5 | |
| 28 | 8***5 | Washer | |
| 29 | 8***7 | Battery |
