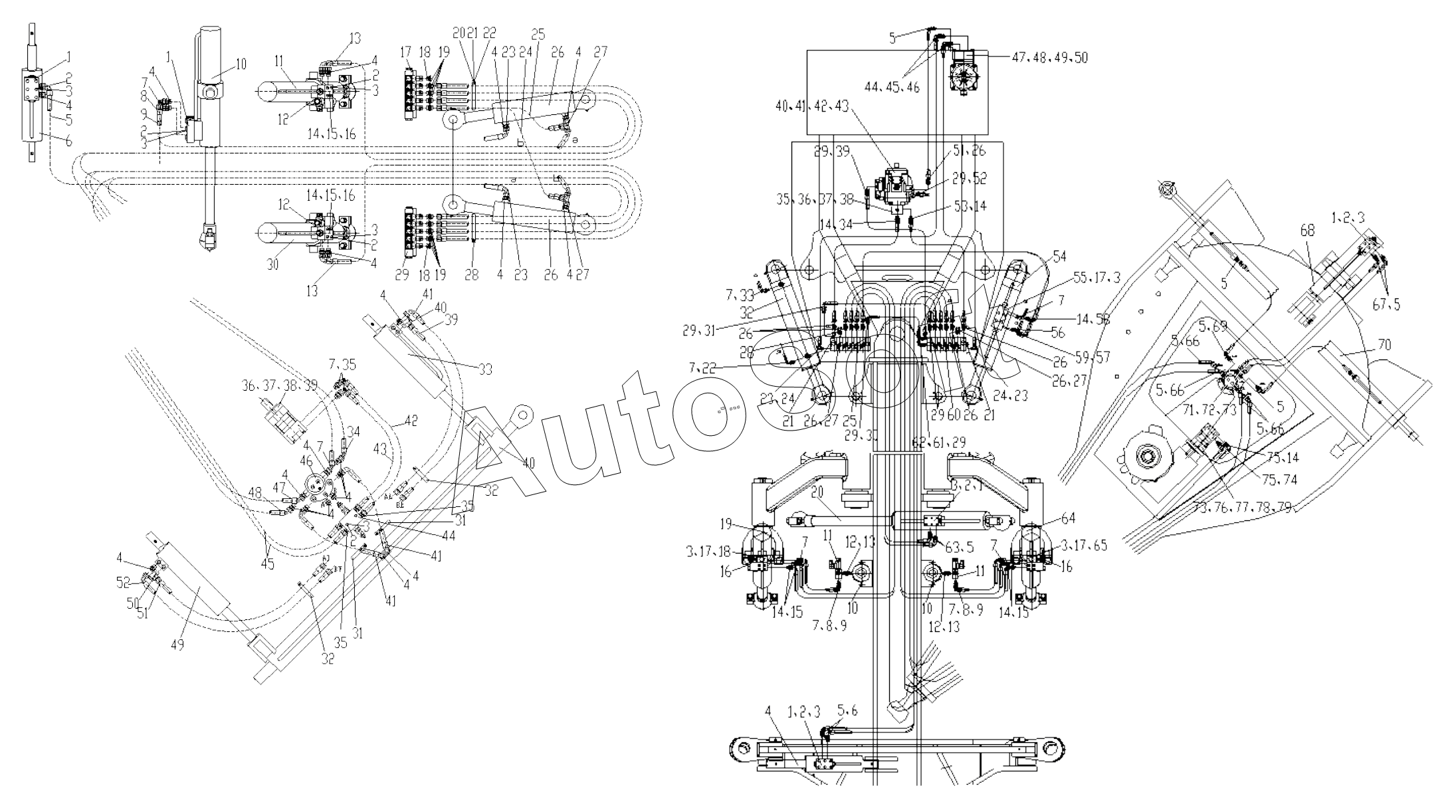

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 380301155 Working Hydraulic System
40
40
40
28
28
29
29
29
29
29
29
29
30
30
31
31
31
32
32
32
33
33
34
34
35
35
35
35
36
36
37
37
38
38
39
39
39
27
27
27
27
41
41
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
52
14
14
14
14
14
14
14
14
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
12
13
13
13
13
1
1
1
1
1
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
22
23
23
23
23
24
24
24
25
25
26
26
26
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Bidirectional hydraulic locking valve | |
| 2 | 8***1 | Bolt | |
| 3 | 8***0 | Шайба 8 | |
| 4 | 8***7 | Joint | |
| 5 | 8***3 | Hose ass'y | |
| 6 | 3***0 | Front wheel tilt cylinder | |
| 7 | 8***1 | Right angle union joint | |
| 8 | 8***4 | Hose ass'y | |
| 9 | 8***8 | Hose ass'y | |
| 10 | 3***1 | Blade tilt cylinder | |
| 11 | 3***0 | Right blade hoist cylinder | |
| 12 | 8***5 | Oil plug | |
| 13 | 8***5 | Hose ass'y | |
| 14 | 8***0 | Balance valve | |
| 15 | 8***0 | Balance valve | |
| 16 | 8***9 | Шайба 8 | |
| 17 | 8***8 | Valve assy | |
| 18 | 8***7 | Plug | |
| 19 | 8***4 | Joint | |
| 20 | 8***2 | Pipe clamp | |
| 21 | 8***7 | Болт М8х25 | |
| 22 | 8***5 | Гайка М8 | |
| 23 | 8***7 | Hose ass'y | |
| 24 | 8***8 | Hose ass'y | |
| 25 | 8***1 | Hose ass'y | |
| 26 | 3***2 | Articulated steering cylinder | |
| 27 | 8***0 | Triple union joint | |
| 28 | 8***3 | Pipe clamp | |
| 29 | 8***9 | Valve assy | |
| 30 | 3***1 | Left blade hoist cylinder | |
| 31 | 8***0 | Pipe clamp | |
| 32 | 8***2 | Pipe clamp | |
| 33 | 3***3 | Right blade angle change cylinder | |
| 34 | 8***6 | Hose ass'y | |
| 35 | 8***9 | Joint | |
| 36 | 8***6 | Cycloidal motor | |
| 37 | 8***1 | O seal ring | |
| 38 | 8***0 | Screw | |
| 39 | 8***4 | Шайба 10 | |
| 40 | 3***4 | Blade outstanding cylinder | |
| 41 | 8***5 | Hose ass'y | |
| 42 | 8***9 | Hose ass'y | |
| 43 | 8***9 | Hose ass'y | |
| 44 | 8***8 | Cross escape valve | |
| 45 | 8***7 | Hose ass'y | |
| 46 | 3***7 | Rotary joint | |
| 47 | 8***8 | Hose ass'y | |
| 48 | 8***9 | Hose ass'y | |
| 49 | 8***4 | Left blade angle change cylinder | |
| 50 | 8***8 | Articulated combined union joint | |
| 51 | 8***4 | Hose ass'y | |
| 52 | 8***3 | Hose ass'y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
