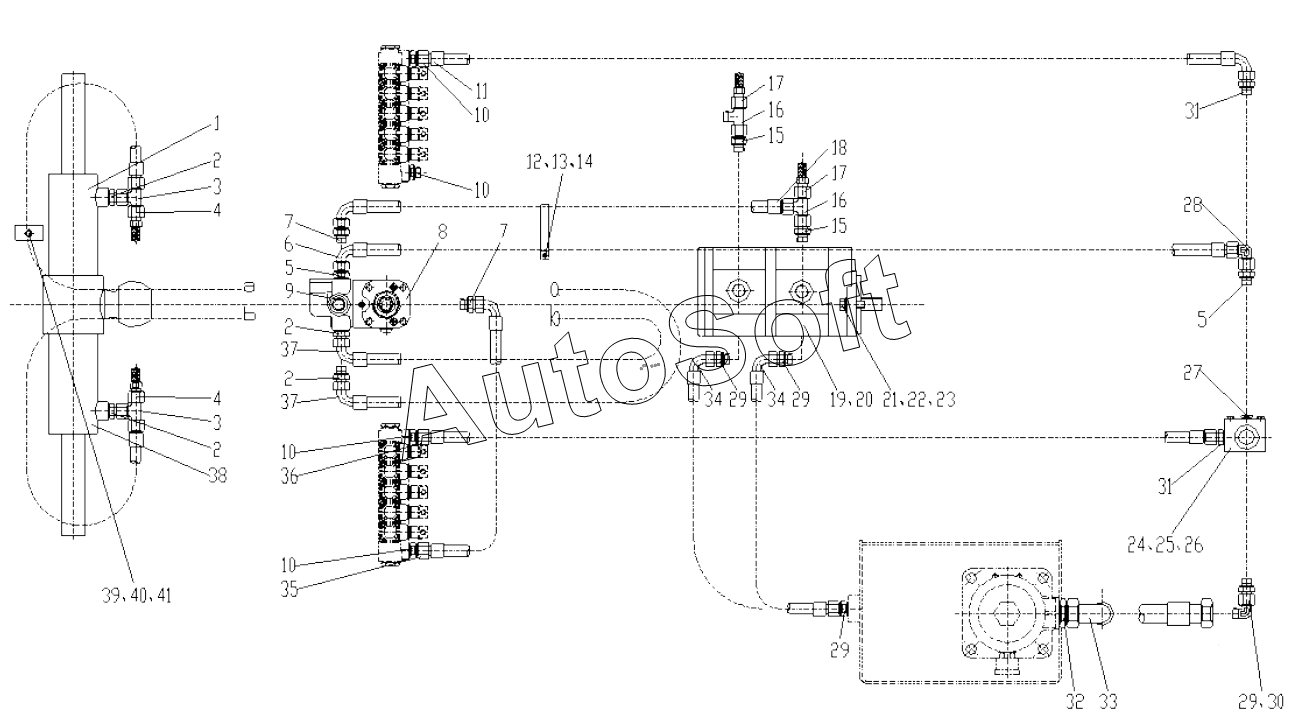

Каталог запасных частей к технике: XCMG Автогрейдер-GR135 (2012). 380301156 Steering Hydraulic System
1
2
2
2
2
3
3
4
4
5
5
6
7
7
8
9
10
10
10
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
31
32
33
34
34
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Front wheel steering cylinder | |
| 2 | 8***7 | Joint | |
| 3 | 8***7 | Triple union joint | |
| 4 | 8***9 | Pressure measure joint | |
| 5 | 8***3 | Joint | |
| 6 | 8***2 | Hose ass'y | |
| 7 | 8***8 | Joint | |
| 8 | 8***2 | Redirector | |
| 9 | 8***3 | Priority valve | |
| 10 | 8***5 | Joint | |
| 11 | 8***5 | Hose ass'y | |
| 12 | 8***1 | Clamp | |
| 13 | 8***7 | Болт М8х25 | |
| 14 | 8***5 | Гайка М8 | |
| 15 | 8***2 | Joint | |
| 16 | 8***0 | Nipple | |
| 17 | 8***0 | Pressure measure joint | |
| 18 | 8***0 | Hose ass'y | |
| 19 | 8***0 | Duplicate gear pump | |
| 20 | 3***9 | Washer | |
| 21 | 8***8 | Болт M12x35 | |
| 22 | 8***0 | Шайба 12 | |
| 23 | 8***8 | Шайба 12 | |
| 24 | 3***1 | Overflow valve | |
| 25 | 8***5 | Bolt | |
| 26 | 8***4 | Washer | |
| 27 | 8***6 | Plug | |
| 28 | 8***2 | Right angle union joint | |
| 29 | 8***5 | Joint | |
| 30 | 8***4 | Right angle union joint | |
| 31 | 8***5 | Joint | |
| 32 | 8***0 | Joint | |
| 33 | 8***0 | Hose ass'y | |
| 34 | 8***5 | Hose assembly | |
| 35 | 8***4 | Hose ass'y | |
| 36 | 8***6 | Hose ass'y | |
| 37 | 8***4 | Hose ass'y | |
| 38 | 3***5 | Front wheel steering cylinder | |
| 39 | 8***3 | Clip | |
| 40 | 8***5 | Болт М6х20 | |
| 41 | 8***3 | Гайка М6 |
