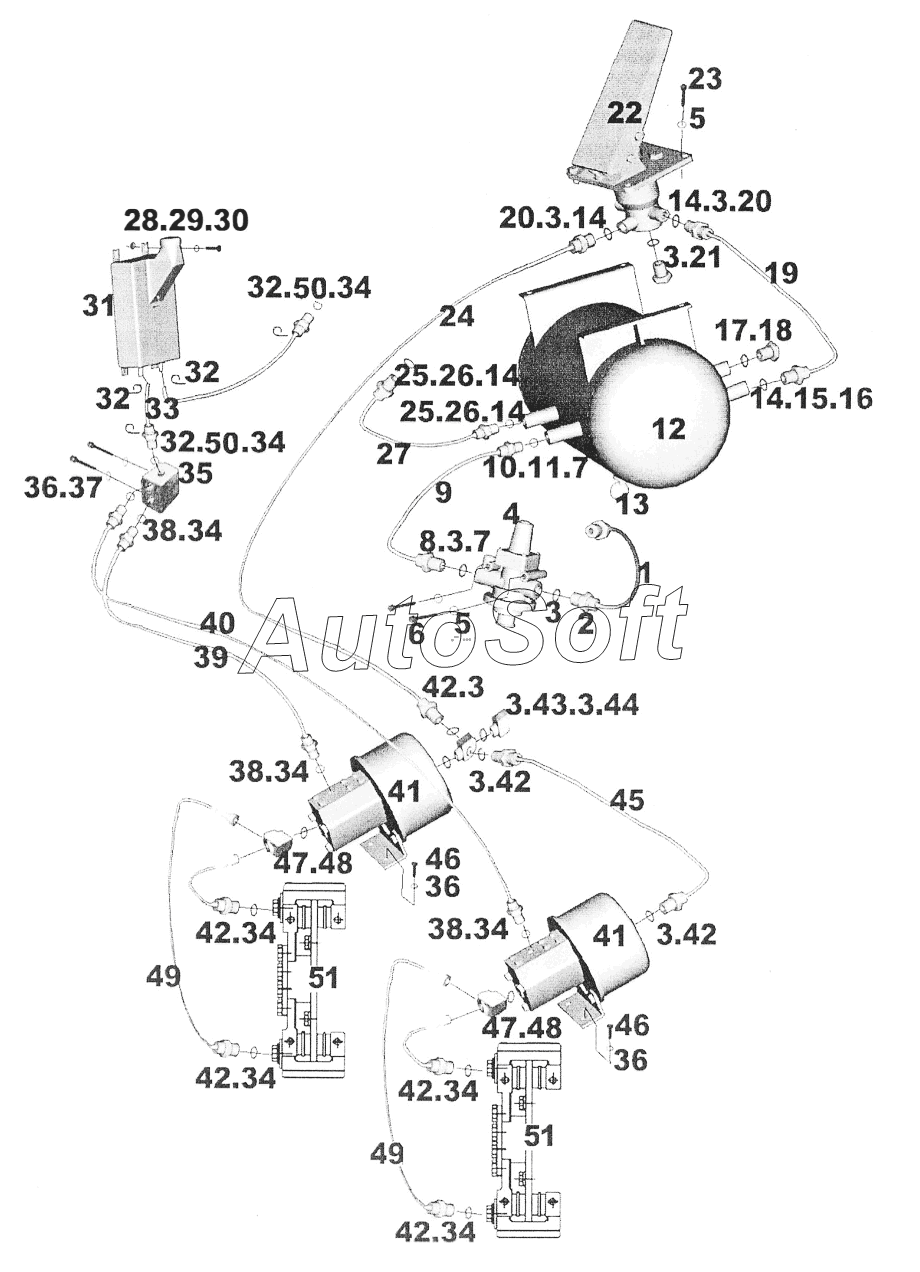

Каталог запасных частей к технике: XCMG XSM218, XSM220 (2010). Foot Brake System
39
27
28
29
30
31
32
32
32
32
33
34
34
34
34
34
34
34
34
34
35
36
36
36
37
38
38
38
26
26
40
41
41
42
42
42
42
42
42
42
43
44
45
46
46
47
47
48
48
49
49
50
50
51
51
14
14
14
14
14
2
3
3
3
3
3
3
3
3
3
3
4
5
5
6
7
7
8
9
10
11
12
13
1
15
16
17
18
19
20
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Hose | |
| 2 | 3***9 | Connector | |
| 3 | А***0 | Шайба | |
| 4 | A***7 | Pressure Governor | |
| 5 | C***0 | Washer | |
| 6 | C***0 | Bolt | |
| 7 | A***4 | O-ring | |
| 8 | 3***6 | Connector | |
| 9 | B***8 | Pipe | |
| 10 | A***0 | Connector | |
| 11 | A***0 | Washer | |
| 12 | A***3 | Air reservoir | |
| 13 | A***3 | Water drainage valve | |
| 14 | A***3 | O-ring | |
| 15 | A***0 | Washer | |
| 16 | 3***2 | Connector | |
| 17 | A***0 | Washer | |
| 18 | A***1 | Safe valve | |
| 19 | 1***0 | Pipe | |
| 20 | 1***0 | Connector | |
| 21 | A***0 | Plug | |
| 22 | 3***0 | Brake Valve | |
| 23 | C***0 | Bolt | |
| 24 | В***9 | Pipe | |
| 25 | A***5 | Connector | |
| 26 | А***0 | Шайба | |
| 27 | В***2 | Pipe | |
| 28 | С***0 | Шайба | |
| 29 | С***5 | Гайка | |
| 30 | С***0 | Bolt | |
| 31 | 3***1 | Oil cup | |
| 32 | В***5 | Clamp | |
| 33 | В***0 | Plastic pipe | |
| 34 | А***0 | Шайба | |
| 35 | 3***2 | Valve | |
| 36 | С***8 | Bolt | |
| 37 | С***0 | Шайба | |
| 38 | 3***0 | Connector | |
| 39 | 3***0 | Pipe | |
| 40 | 3***1 | Pipe | |
| 41 | А***4 | Booster cylinder | |
| 42 | 3***0 | Connector | |
| 43 | 3***7 | Connector | |
| 44 | А***3 | Stop switch | |
| 45 | В***4 | Pipe | |
| 46 | С***1 | Болт | |
| 47 | 3***9 | Connector | |
| 48 | 3***6 | Washer | |
| 49 | 3***8 | Pipe | |
| 50 | 3***5 | Connector | |
| 51 | B***e | Brake |
