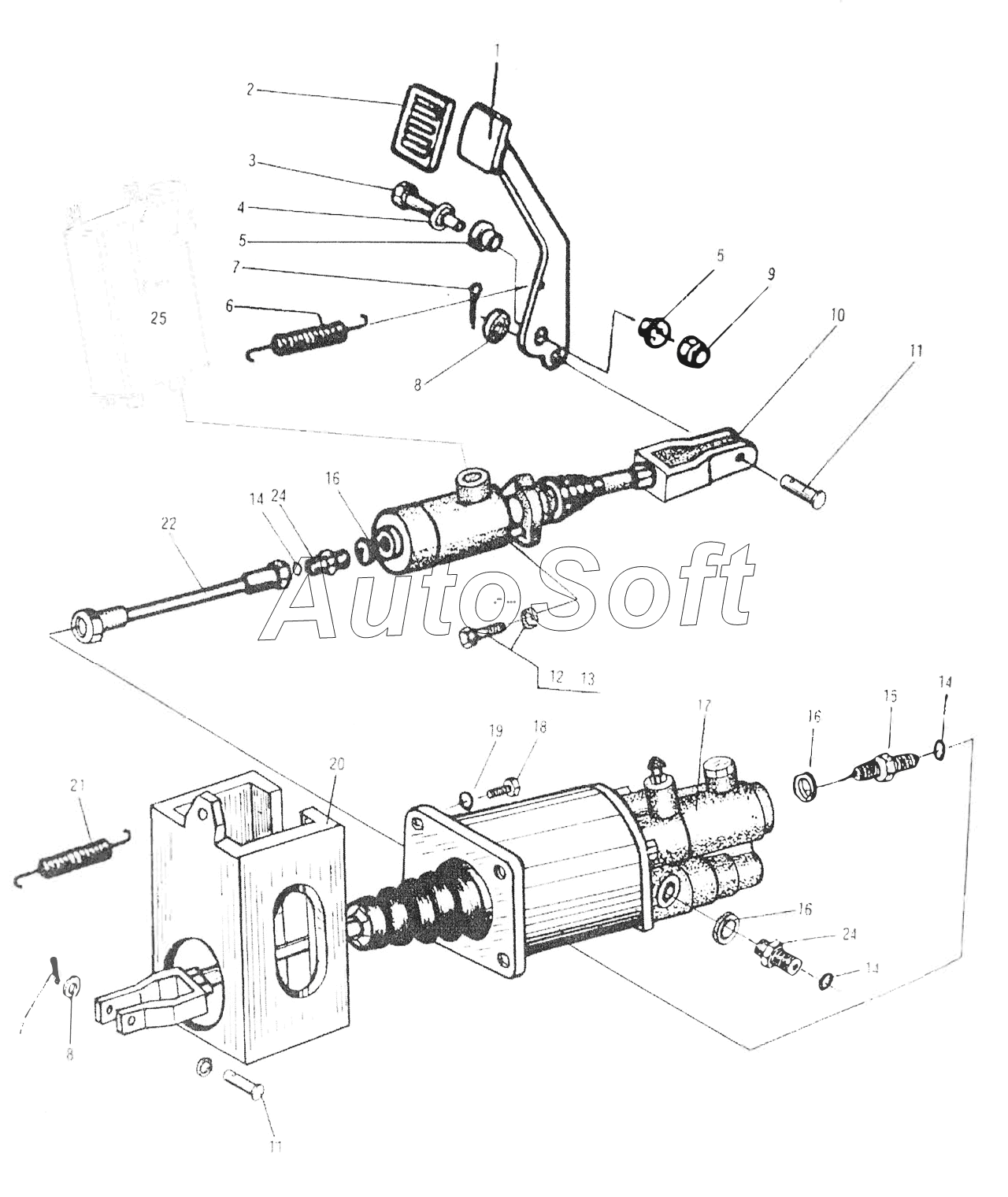

Каталог запасных частей к технике: XCMG XSM218, XSM220 (2010). Clutch Control Mechanism
1
2
3
4
5
5
6
7
7
8
8
9
10
11
11
12
13
14
14
14
15
16
16
17
18
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Brake pedal | |
| 2 | 2***5 | Rubber foot pedal | |
| 3 | С***0 | Bolt | |
| 4 | С***6 | Washer | |
| 5 | 2***5 | Bushing | |
| 6 | 2***0 | Spring | |
| 7 | С***0 | Pin | |
| 8 | С***5 | Washer | |
| 9 | С***0 | Гайка | |
| 10 | А***5 | Clutch cylinder | |
| 11 | С***1 | Pin | |
| 12 | С***0 | Болт | |
| 13 | С***0 | Washer | |
| 14 | А***0 | O-ring | |
| 15 | A***5 | Connector | |
| 16 | А***0 | Шайба | |
| 17 | А***6 | Clutch cylinder | |
| 18 | С***0 | Bolt | |
| 19 | С***0 | Washer | |
| 20 | 3***5 | Adaptor | |
| 21 | 3***7 | Spring | |
| 22 | 3***2 | Copper pipe | |
| 23 | А***0 | Шайба | |
| 24 | 6***0 | Filter | |
| 25 | 3***1 | Oil cup |
