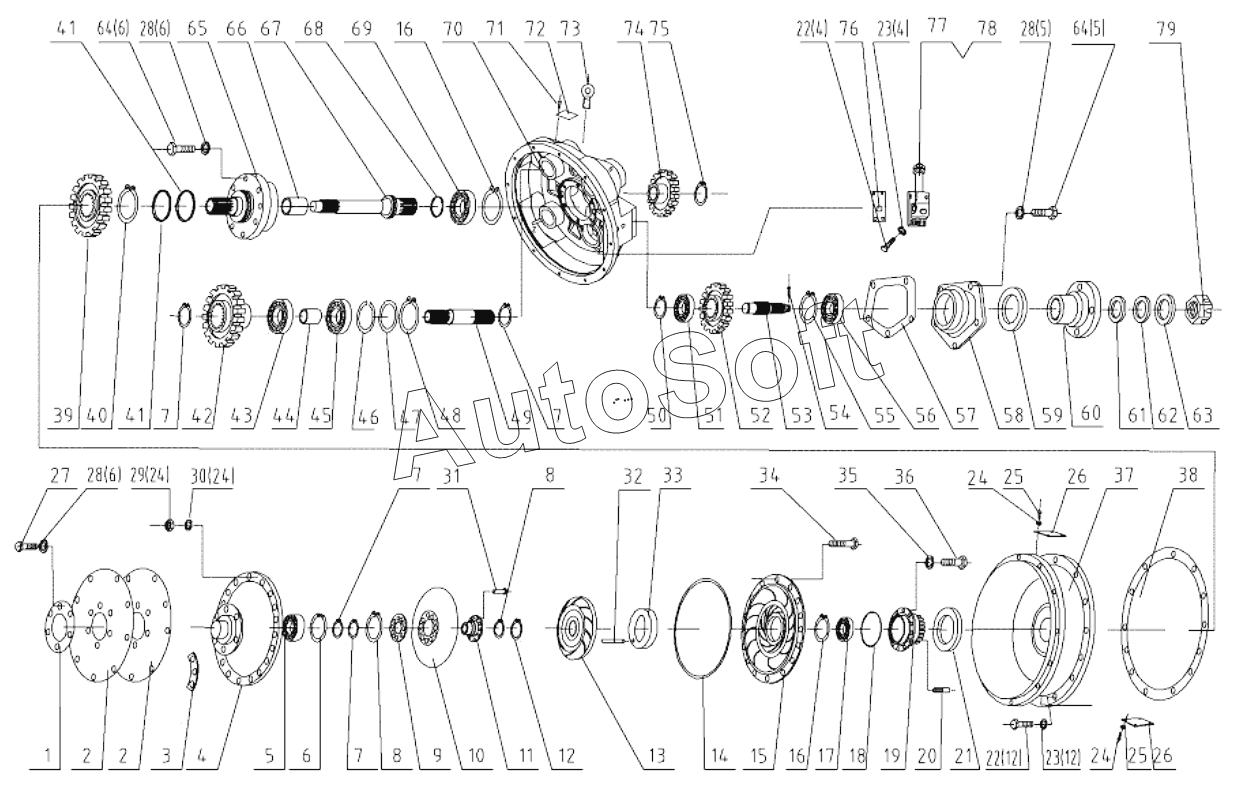

Каталог запасных частей к технике: XCMG ZL30BR (2014). Torque converter
50
59
58
57
56
55
54
53
52
51
60
49
48
47
46
45
44
43
42
41
41
70
79
78
77
76
75
74
73
72
71
40
69
68
67
66
65
64
64
63
62
61
11
20
19
18
17
16
16
15
14
13
13
12
12
21
10
9
8
8
7
7
7
7
7
6
6
6
5
5
5
4
4
4
3
2
2
30
39
38
37
36
35
34
33
32
31
1
29
28
28
28
27
26
26
25
25
24
24
24
24
23
23
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***8 | Круглая подкладка | |
| 2 | Y***2 | Elastic sheet | |
| 3 | Y***1 | Шайба | |
| 4 | Y***2 | Колесо чехола | |
| 5 | G***4 | Игольчатый подшипник | |
| 6 | 0***0 | Борткольцо 55 | |
| 7 | 0***5 | Борткольцо 30 | |
| 8 | 0***8 | Борткольцо 38 | |
| 9 | Z***9 | Подстилка | |
| 10 | Z***7 | Turbine | |
| 11 | Z***8 | Turbine disc | |
| 12 | 0***0 | Борткольцо 60 | |
| 13 | Z***7 | Guide wheel | |
| 14 | G***2 | О-образное кольцо Ф338х3.55 | |
| 15 | Y***3 | Pump wheel | |
| 16 | G***6 | Пружинный зажим | |
| 17 | G***9 | Шарикоподшипник | |
| 18 | G***6 | Кольцо | |
| 19 | Z***1 | Pump wheel seat | |
| 20 | Z***2 | Pin | |
| 21 | Z***4 | Каркасный сальник | |
| 22 | 0***0 | Болт M10x30 | |
| 23 | 0***0 | Шайба 19 | |
| 24 | 0***0 | Болт M6x10 | |
| 25 | 0***9 | Шайба | |
| 26 | Y***4 | Крышка | |
| 27 | 0***5 | Болт M12x25 | |
| 28 | 0***6 | Шайба 12 | |
| 29 | 0***6 | Гайка М8 | |
| 30 | 0***5 | Шайба М8 | |
| 31 | 0***2 | Заклепка 8x30 | |
| 32 | 0***0 | Штифт 6x20 | |
| 33 | Z***4 | Ring | |
| 34 | 0***5 | Болт М8х35 | |
| 35 | 0***0 | Болт М8х22 | |
| 36 | G***7 | Гровер 8 | |
| 37 | Y***1 | Flywheel housing | |
| 38 | Z***8 | Шайба | |
| 39 | Z***0 | Ведущая шестерня насоса | |
| 40 | 0***0 | Борткольцо 100 | |
| 41 | Z***9 | Sealed ring | |
| 42 | Z***9 | Driven gear | |
| 43 | G***9 | Шарикоподшипник | |
| 44 | Z***0 | Комплект | |
| 45 | G***4 | Роликоподшипник | |
| 46 | Z***4 | Retaining ring | |
| 47 | Z***3 | Washer | |
| 48 | 0***5 | Борткольцо 68 | |
| 49 | Z***2 | Pump Shaft | |
| 50 | 0***5 | Борткольцо 35 | |
| 51 | G***9 | Шарикоподшипник | |
| 52 | Z***8 | Gear | |
| 53 | Z***5 | Output shaft | |
| 54 | G***6 | Шплинт | |
| 55 | 0***0 | Борткольцо 90 | |
| 56 | G***9 | Шарикоподшипник | |
| 57 | Z***7 | Retaining washer | |
| 58 | Z***1 | Oil retainer flange | |
| 59 | N***5 | Oil seal | |
| 60 | Z***2 | Outlet flange | |
| 61 | Z***3 | Washer | |
| 62 | Z***7 | Retaining washer | |
| 63 | Z***6 | Washer | |
| 64 | 0***0 | Болт | |
| 65 | Z***5 | Guide wheel seat | |
| 66 | Z***0 | Pivot | |
| 67 | Z***9 | Axis | |
| 68 | Z***8 | Retaining ring | |
| 69 | G***9 | Шарикоподшипник | |
| 70 | Z***1 | Torque converter housing | |
| 71 | 0***0 | Заклепка | |
| 72 | 0***0 | Табличка | |
| 73 | G***8 | Винт подъемного кольца | |
| 74 | Z***6 | Gear | |
| 75 | G***6 | Ring | |
| 76 | Y***Z | Retaining ring | |
| 77 | Y***Z | Детандер | |
| 78 | Y***2 | Relief valve | |
| 79 | Z***4 | Nut |
