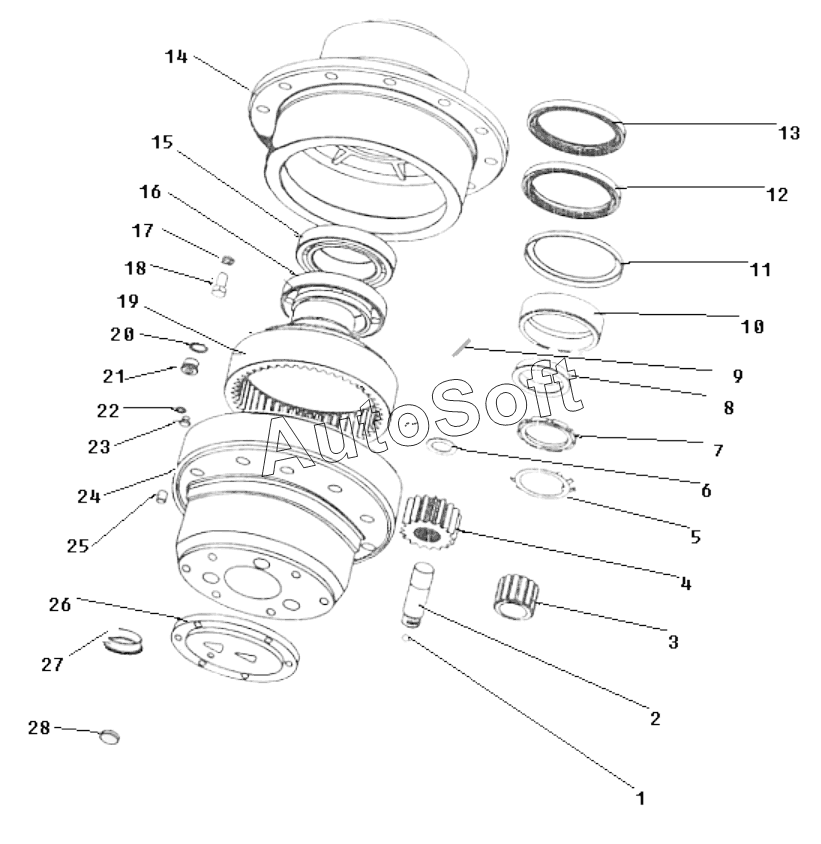

Каталог запасных частей к технике: XCMG ZL30BR (2014). Decelerator set
16
28
27
26
25
24
23
22
21
20
19
18
18
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Steel ball | |
| 2 | 7***D | Планетарный вал | |
| 3 | 7***D | Планетарное колесо | |
| 4 | 7***D | Солнечное колесо | |
| 5 | G***8 | Стопорная шайба 85 | |
| 6 | 7***B | Planetary wheel spacer | |
| 7 | 7***6 | Nut M85X2 | |
| 8 | 7***1 | Taper | |
| 9 | 7***D | Роликовая игла 6x49.8 | |
| 10 | 7***A | Gasket | |
| 11 | 7***3 | Snap Ring | |
| 12 | G***1 | Консервация FB150xl80xl5D | |
| 13 | G***1 | Консервация FB150xl80xl5D | |
| 14 | 8***2 | Wheel Hub | |
| 15 | G***4 | ПОДШИПНИК 30313 | |
| 16 | G***4 | ПОДШИПНИК 30313 | |
| 17 | G***0 | Dowel | |
| 17 | G***7 | Washer | |
| 18 | G***0 | Dowel | |
| 18 | G***7 | Washer | |
| 19 | 7***D | Внутренняя шестерня | |
| 20 | J***7 | Шайба | |
| 21 | 7***7 | Заглушка | |
| 22 | J***7 | Шайба | |
| 23 | 7***2 | Plug M12X1.25 | |
| 24 | 8***A | Planetary support | |
| 25 | 7***3 | Регулировочная опора | |
| 26 | 7***C | Cover | |
| 27 | 7***1 | Втулка | |
| 28 | 7***2 | Positioner |
