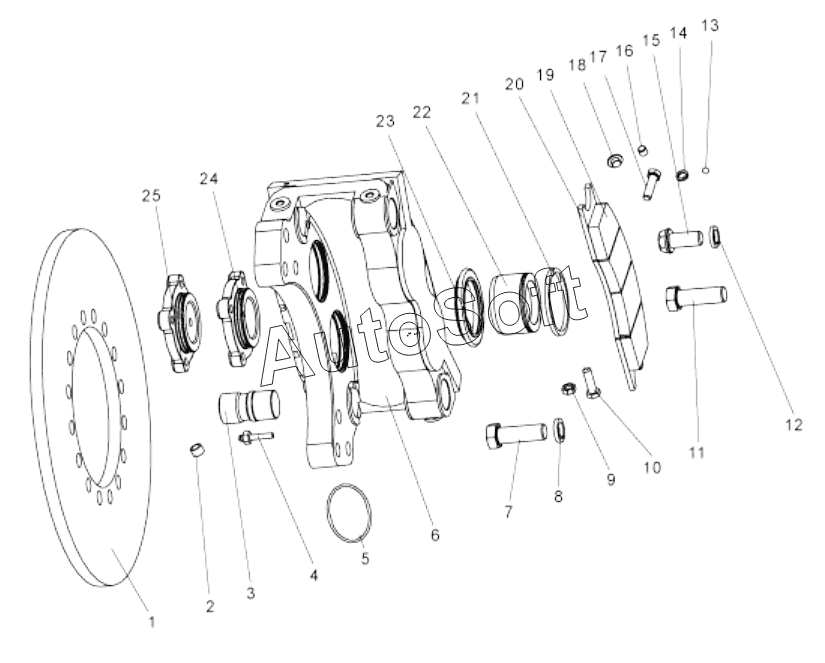

Каталог запасных частей к технике: XCMG ZL30BR (2014). Brake assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Тормозной диск | |
| 2 | 5***7 | Зазщитный колпак жиклера отравления | |
| 3 | 4***2 | Вал штифта | |
| 4 | 4***A | Discharge valve | |
| 5 | G***2 | О-образное уплотнительное кольцо 75x3.1 | |
| 6 | 4***1 | Корпус захвата | |
| 7 | G***0 | Dowel | |
| 8 | G***7 | Washer | |
| 9 | G***0 | Гайка M6 | |
| 10 | G***8 | Болт M10x35 | |
| 11 | G***0 | Dowel | |
| 12 | G***7 | Washer | |
| 13 | G***2 | Steel ball | |
| 14 | G***7 | Washer | |
| 15 | 7***1 | Болт M18x40 | |
| 16 | G***5 | Стальной шар | |
| 17 | G***0 | Dowel | |
| 18 | 5***6 | Калибр-пробка | |
| 19 | 4***1 | Фрикцион | |
| 20 | B***e | Bottom friction plate | |
| 21 | 5***0 | Прямоугольное уплотняющее кольцо | |
| 22 | 4***5 | Поршень | |
| 23 | 4***3 | Пылезащитное кольцо | |
| 24 | 4***9 | Крышка впускного цилиндра | |
| 25 | 4***8 | Крышка маслоуплотнительного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
