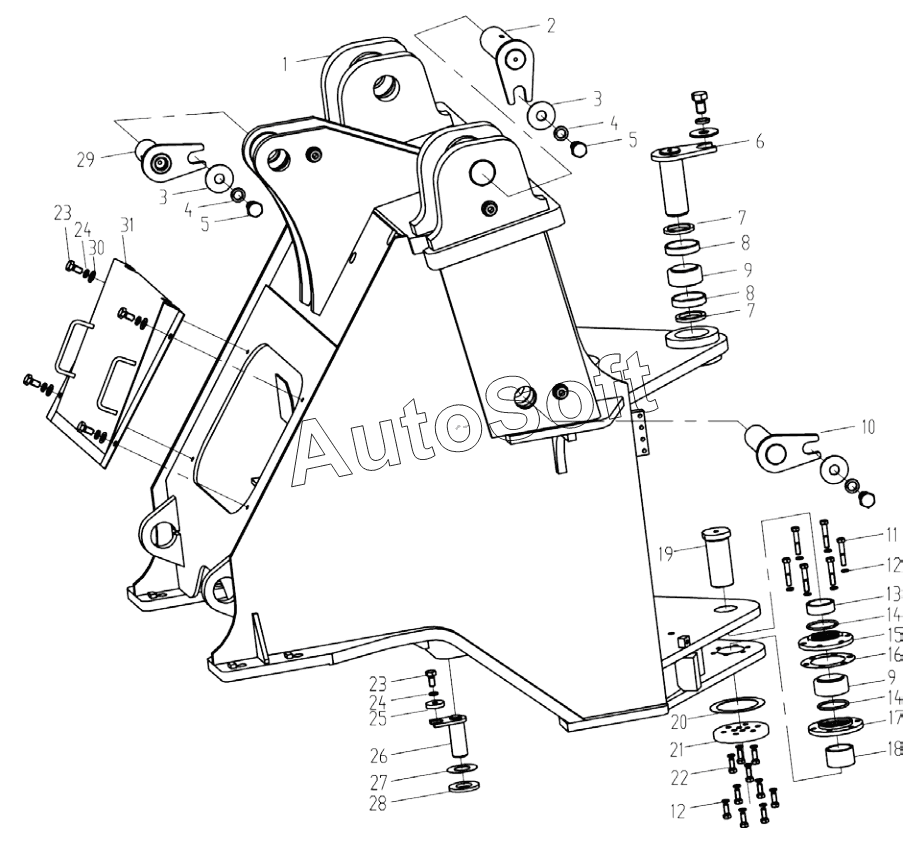

Каталог запасных частей к технике: XCMG ZL30BR (2014). Front structure
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Front frame | |
| 2 | 2***0 | Палец стрелы передней рамы | |
| 3 | 8***1 | Шайба 16 | |
| 4 | 8***1 | Шайба 16 | |
| 5 | 8***2 | Болт М16х25 | |
| 6 | 2***1 | Верхний шарнирный палец | |
| 7 | 8***9 | Уплотнительное кольцо B60x80x8 | |
| 8 | 2***7 | Стальная втулка | |
| 9 | 8***4 | Откидной подшипник GE60ES | |
| 10 | 2***9 | Палец масляного цилиндра стрелы передней рамы | |
| 11 | 8***1 | Болт M12x65 | |
| 12 | 8***8 | Шайба 12 | |
| 13 | 2***2 | Стальная втулка | |
| 14 | 8***3 | O-образное кольцо 73x5.3G | |
| 15 | 2***3 | Верхний фланец | |
| 16 | 2***4 | Регулирующая шайба | |
| 17 | 2***4 | Нижний фланец | |
| 18 | 2***3 | Стальная втулка | |
| 19 | 2***5 | Нижний шарнирный палец | |
| 20 | 2***6 | Регулирующая шайба | |
| 21 | 2***5 | Нажимная планка | |
| 22 | 8***6 | Болт М12х30 | |
| 23 | 8***4 | Болт М10х20 | |
| 24 | 8***4 | Шайба 10 | |
| 25 | 2***3 | Шайба | |
| 26 | 2***4 | Шворень | |
| 27 | 2***3 | Шайба | |
| 28 | 2***4 | Шайба | |
| 29 | 2***1 | Палец масляного цилиндра опрокидывающего ковша | |
| 30 | 8***7 | Шайба 10 | |
| 31 | 2***4 | Передняя панель |
