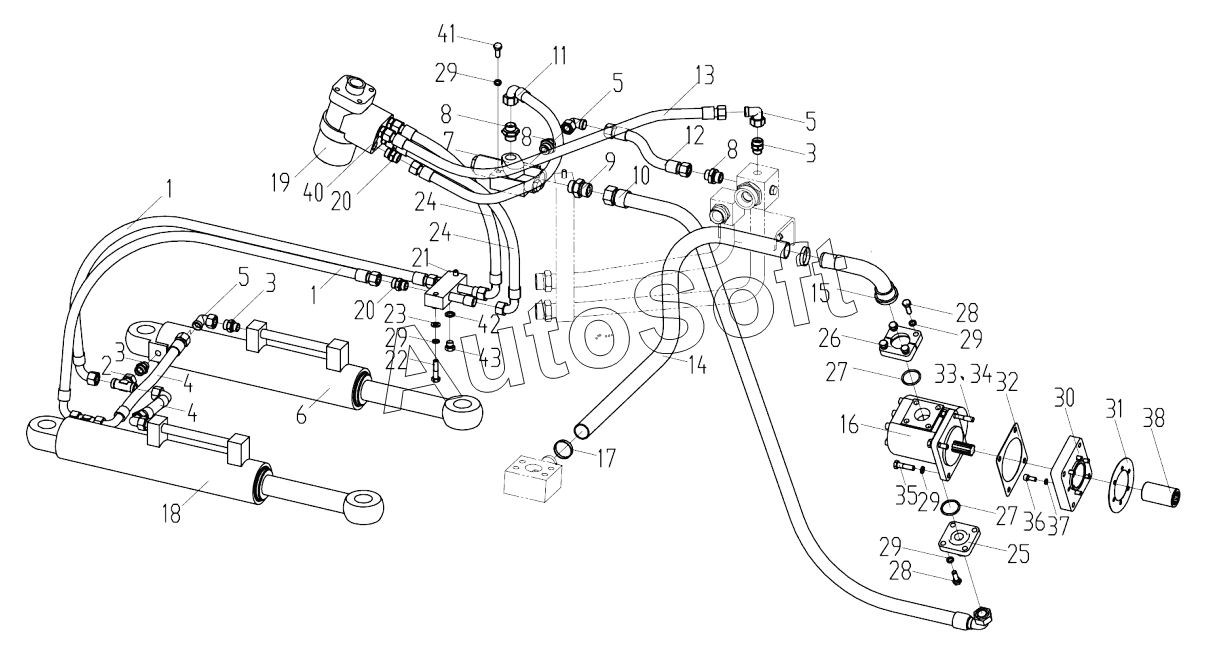

Каталог запасных частей к технике: XCMG ZL30BR (2014). Hydraulic steering system
33
22
23
24
24
25
26
27
27
28
28
29
29
29
29
29
30
31
32
21
34
35
36
37
38
40
41
42
43
11
2
3
3
3
4
4
5
5
5
6
6
7
8
8
8
9
10
1
1
12
13
14
15
16
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Hose set | |
| 2 | 8***0 | Connector | |
| 3 | 8***0 | Соединение | |
| 4 | 2***3 | Резиновая труба в сборе | |
| 5 | 8***8 | Connector | |
| 6 | 8***1 | Правый поворотный цилиндр | |
| 6 | 8***7 | Right steering cylinder | |
| 7 | 8***4 | Single valve | |
| 8 | 8***1 | Connector | |
| 9 | 8***6 | Connector | |
| 10 | 2***4 | Hose set | |
| 11 | 2***5 | Hose set | |
| 12 | 2***5 | Hose set | |
| 13 | 2***6 | Hose set | |
| 14 | 8***0 | Hose set | |
| 15 | 2***8 | Pipe | |
| 16 | 8***3 | Steering pump | |
| 17 | 8***2 | Rim | |
| 18 | 8***0 | Лево-поворотный маслоцилиндр | |
| 18 | 8***8 | Left steering cylinder | |
| 19 | 2***2 | Steering unit | |
| 20 | 8***3 | Connector | |
| 21 | 2***9 | Block | |
| 22 | 8***7 | Болт M10x45 | |
| 23 | 8***7 | Шайба 10 | |
| 24 | 2***0 | Hose set | |
| 25 | 2***0 | Block | |
| 26 | 2***3 | Flange | |
| 27 | 8***8 | О-образное уплотнительное кольцо | |
| 28 | 8***3 | Болт М10х30 | |
| 29 | 8***4 | Шайба 10 | |
| 30 | 2***8 | Соединительный диск | |
| 31 | 2***3 | Бумажная прокладка | |
| 32 | 2***4 | Бумажная прокладка | |
| 33 | 8***9 | Шпилька M10X75 | |
| 34 | 8***8 | Гайка М10 | |
| 35 | 8***0 | Болт M10X40 | |
| 36 | 8***4 | Винт М8х20 | |
| 37 | 8***0 | Шайба 8 | |
| 38 | 2***0 | Соединительная букса | |
| 39 | 8***2 | Ring 25 | |
| 40 | 8***5 | Valve housing | |
| 41 | 8***6 | Screw | |
| 42 | 8***0 | Шайба 14 | |
| 43 | 8***7 | Пробка M14x1.5 |
