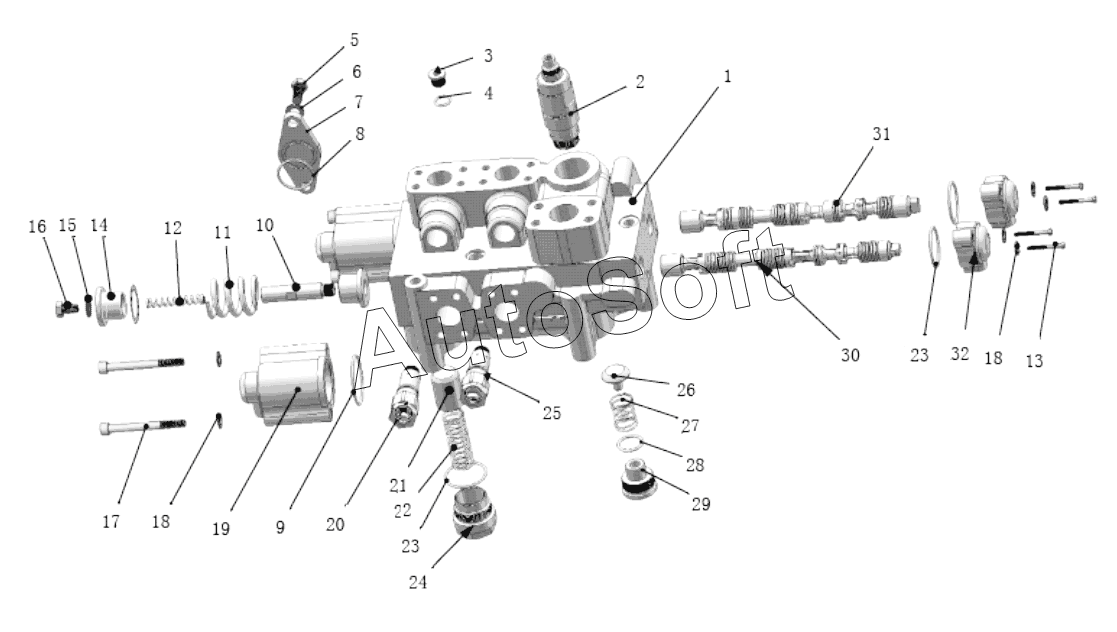

Каталог запасных частей к технике: XCMG ZL30BR (2014). Distribution valve assembly D32 (16MPA)
17
32
31
30
29
28
27
26
25
24
23
23
22
21
20
19
18
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***4 | Корпус | |
| 2 | D***0 | Предохранительный клапан | |
| 3 | D***3 | Заглушка | |
| 4 | G***6 | Кольцо | |
| 5 | G***6 | Болт М14х1,5х55 | |
| 6 | G***7 | Шайба 12 | |
| 7 | D***1 | Крышка | |
| 8 | G***6 | Кольцо | |
| 9 | G***6 | Кольцо | |
| 10 | D***1 | Valve lever attachment | |
| 11 | D***8 | Пружина | |
| 12 | D***7 | Пружина | |
| 13 | G***5 | Болт | |
| 14 | D***6 | Стопорная пружина | |
| 15 | G***5 | Шайба | |
| 16 | G***6 | Болт М14х1,5х55 | |
| 17 | G***5 | Болт | |
| 18 | G***7 | Шайба 12 | |
| 19 | D***5 | Передняя крышка | |
| 20 | Z***C | Overload valve | |
| 21 | D***5 | Впускной клапан | |
| 22 | D***4 | Пружина | |
| 23 | G***6 | Кольцо | |
| 24 | D***3 | Крышка впускного клапана | |
| 25 | D***0 | Overload valve | |
| 26 | D***7 | Контрольный клапан | |
| 27 | D***6 | Пружина | |
| 28 | G***6 | Кольцо | |
| 29 | D***9 | Крышка клапана | |
| 30 | D***2 | Рычаг управления подъемом | |
| 31 | D***2 | Рычаг управления наклоном | |
| 32 | D***1 | Крышка |
