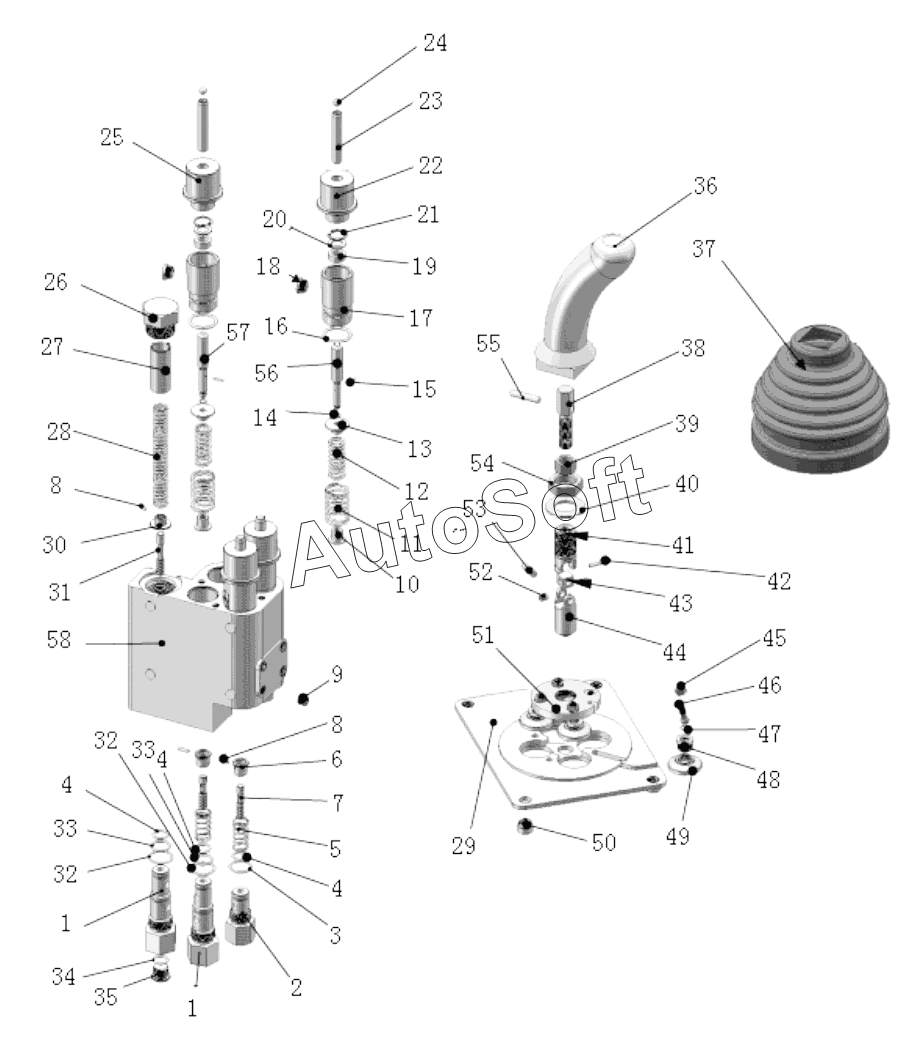

Каталог запасных частей к технике: XCMG ZL30BR (2014). Pilot valve DXS-00
45
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
1
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Sequence valve | |
| 2 | D***4 | Measuring valve | |
| 3 | G***2 | O-Ring | |
| 4 | G***2 | O-Ring | |
| 5 | D***1 | Spring | |
| 6 | D***2 | Valve core | |
| 7 | D***3 | Valve core gauge | |
| 8 | G***6 | Штифт 5х20 | |
| 9 | D***2 | Threaded plug | |
| 10 | D***5 | Spring seat | |
| 11 | D***7 | Spring | |
| 12 | D***4 | Measuring spring | |
| 13 | D***6 | Spring seat | |
| 14 | D***3 | Steel wire ring | |
| 15 | G***6 | Штифт 5х20 | |
| 16 | G***2 | O-Ring | |
| 17 | D***1 | Cover | |
| 18 | D***2 | Plastic plug | |
| 19 | C***0 | Retainer | |
| 20 | D***7 | Retaining cap | |
| 21 | 8***9 | Spring ring | |
| 22 | D***3 | Electromagnet | |
| 23 | D***1 | Pressure pin | |
| 24 | G***4 | СТАЛЬНОЙ ШАР 6G1000 | |
| 25 | D***1 | Shaft sleeve | |
| 26 | D***1 | Threaded plug | |
| 27 | D***9 | Guide bushing | |
| 28 | D***0 | Spring | |
| 29 | D***3 | Installation plate | |
| 30 | D***3 | Spring base | |
| 31 | D***2 | Valve core | |
| 32 | G***2 | O-Ring | |
| 33 | G***2 | O-Ring | |
| 34 | G***2 | O-Ring | |
| 35 | D***4 | Threaded plug | |
| 36 | D***1 | Lever | |
| 37 | D***9 | Protection against dust | |
| 38 | D***2 | Connection cable | |
| 39 | 8***9 | Гайка М12 | |
| 40 | G***5 | Шайба 10 | |
| 41 | D***1 | Seat with joints | |
| 42 | D***5 | Locking pins | |
| 43 | D***2 | Joint joint | |
| 44 | D***5 | Seat with joints | |
| 45 | 8***3 | Гайка М6 | |
| 46 | D***1 | Pressure pin | |
| 47 | G***6 | Пружинное кольцо | |
| 48 | D***3 | Pressure distribution | |
| 49 | D***2 | Pressure plate | |
| 50 | D***8 | Screw set | |
| 51 | D***4 | Fixed plate | |
| 52 | D***4 | Pin | |
| 53 | D***6 | Long pin | |
| 54 | 8***8 | Nut | |
| 55 | 8***3 | Elastic cylindrical pins | |
| 56 | D***1 | Pressure bar 1 | |
| 57 | D***1 | Pressure bar 2 | |
| 58 | D***8 | Valve housing |
