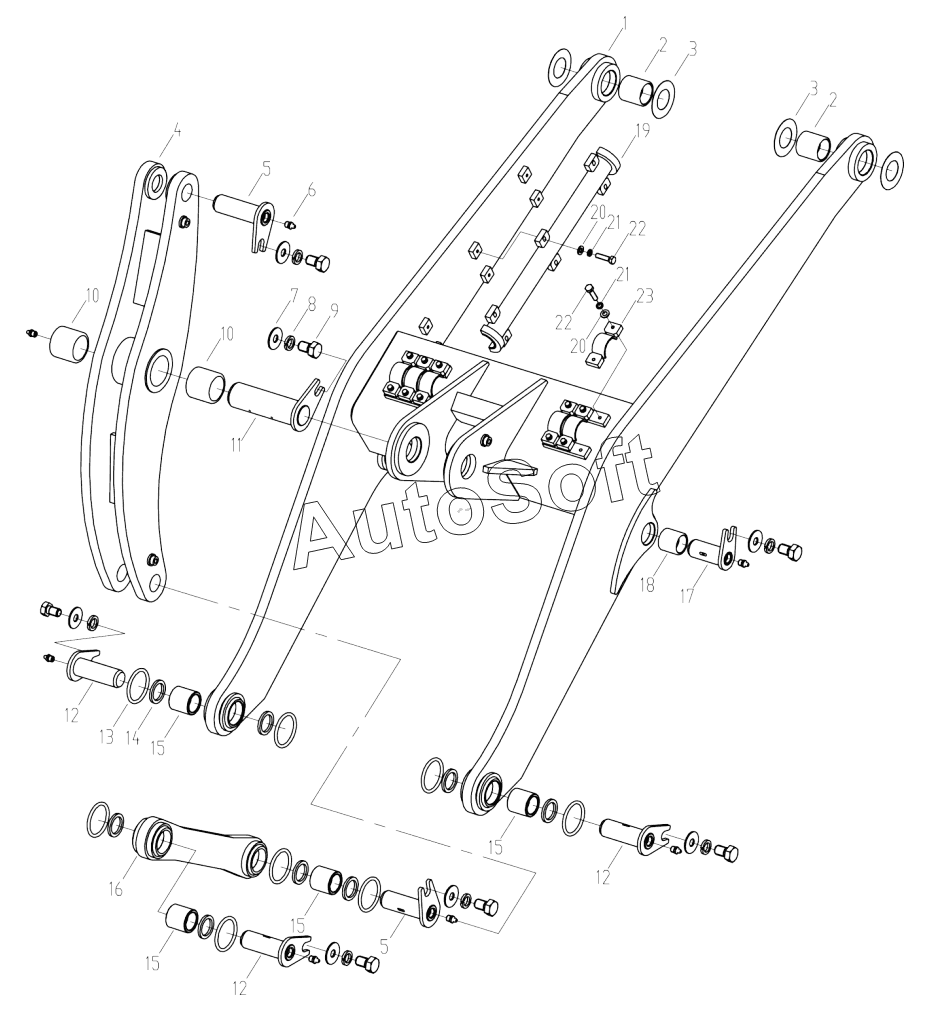

Каталог запасных частей к технике: XCMG ZL30BR (2014). Operationg connection system
1
2
2
3
3
4
5
5
6
7
8
9
10
10
11
12
12
12
13
14
15
15
15
15
16
17
18
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Стрела | |
| 2 | 2***1 | Втулка вала | |
| 3 | 2***6 | Регулирующая шайба | |
| 4 | 2***1 | Качалка | |
| 5 | 2***4 | Вал пальца конца качалки | |
| 6 | 8***6 | Масленка M10x1 | |
| 7 | 8***1 | Шайба 16 | |
| 8 | 8***1 | Шайба 16 | |
| 9 | 8***2 | Болт М16х25 | |
| 10 | 2***5 | Втулка вала | |
| 11 | 2***6 | Вал пальца качалки | |
| 12 | 2***1 | Вал штифта ковша-лопаты | |
| 13 | 2***1 | О-образное кольцо | |
| 14 | 8***9 | Уплотнительное кольцо B60x80x8 | |
| 15 | 2***3 | Стальная втулка | |
| 16 | 2***6 | Рычаг | |
| 17 | 2***8 | Вал пальца цилиндра стрелы | |
| 18 | 2***0 | Втулка вала | |
| 19 | 2***7 | Опора | |
| 20 | 8***7 | Шайба 10 | |
| 21 | 8***4 | Шайба 10 | |
| 22 | 8***9 | Болт M10x40 | |
| 23 | 2***9 | Хомут |
