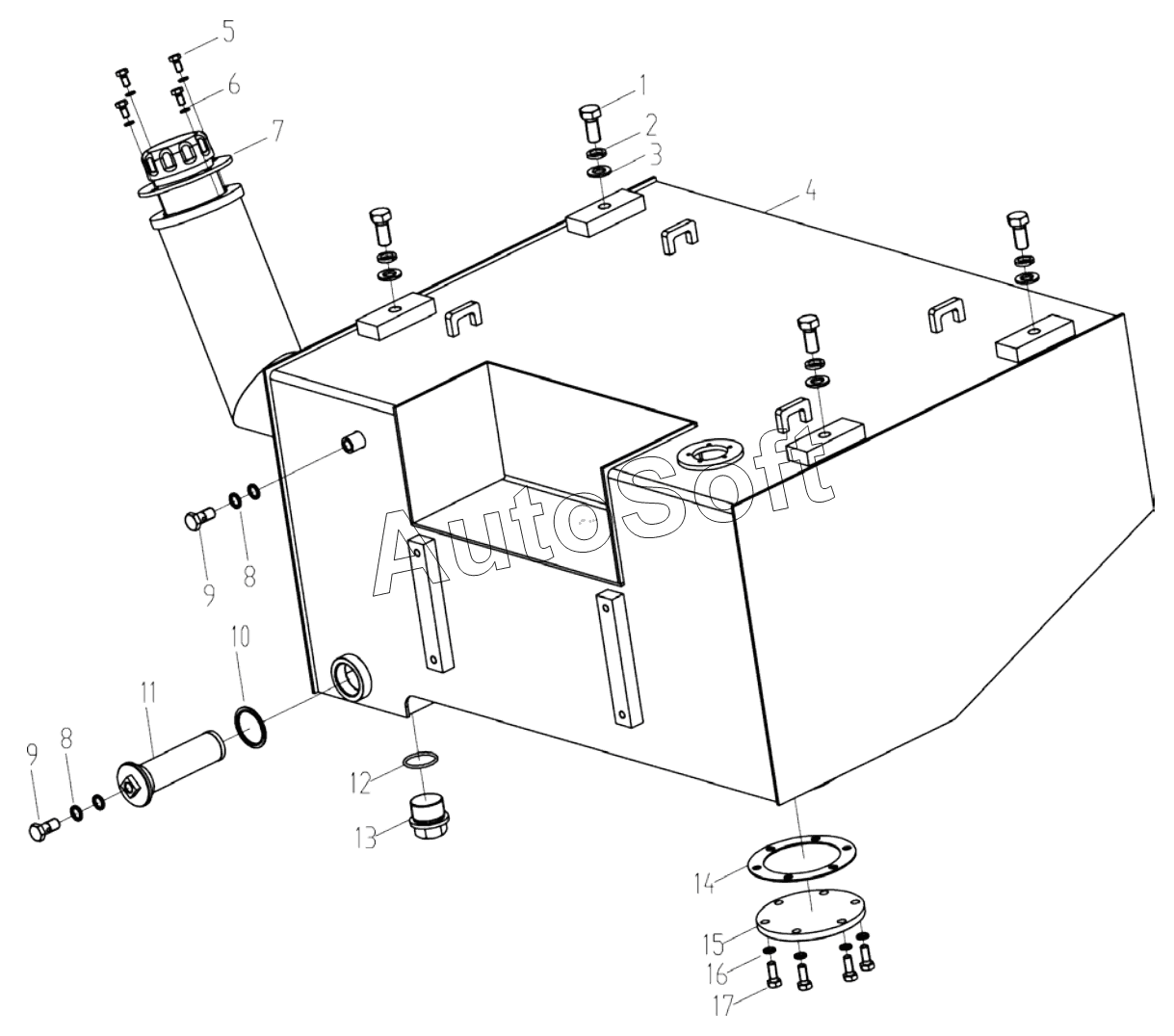

Каталог запасных частей к технике: XCMG ZL30BR (2014). Fuel tank
9
9
17
16
15
14
13
12
11
10
1
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Болт M16x35 | |
| 2 | 8***1 | Шайба 16 | |
| 3 | 8***3 | Шайба 16 | |
| 4 | 2***2 | Fuel tank | |
| 5 | 8***3 | Болт М8х16 | |
| 6 | 8***0 | Шайба 8 | |
| 7 | 8***7 | Фильтр заправочного гидравлического масла | |
| 8 | 8***4 | Шайба 14 | |
| 9 | 2***4 | Пустотелый болт | |
| 10 | 8***0 | Шайба 45 | |
| 11 | 2***1 | Масляный фильтр в сборе | |
| 12 | 8***6 | О-образное уплотнительное кольцо 42.5x3.55 | |
| 13 | 2***1 | Пробка | |
| 14 | 2***6 | Шайба | |
| 15 | 2***9 | Масловыпускной фланец | |
| 16 | 8***4 | Шайба 10 | |
| 17 | 8***7 | Болт М10х25 |
