Каталог запасных частей к технике: XCMG ZL30H (2012). Platform
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
6
7
7
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36

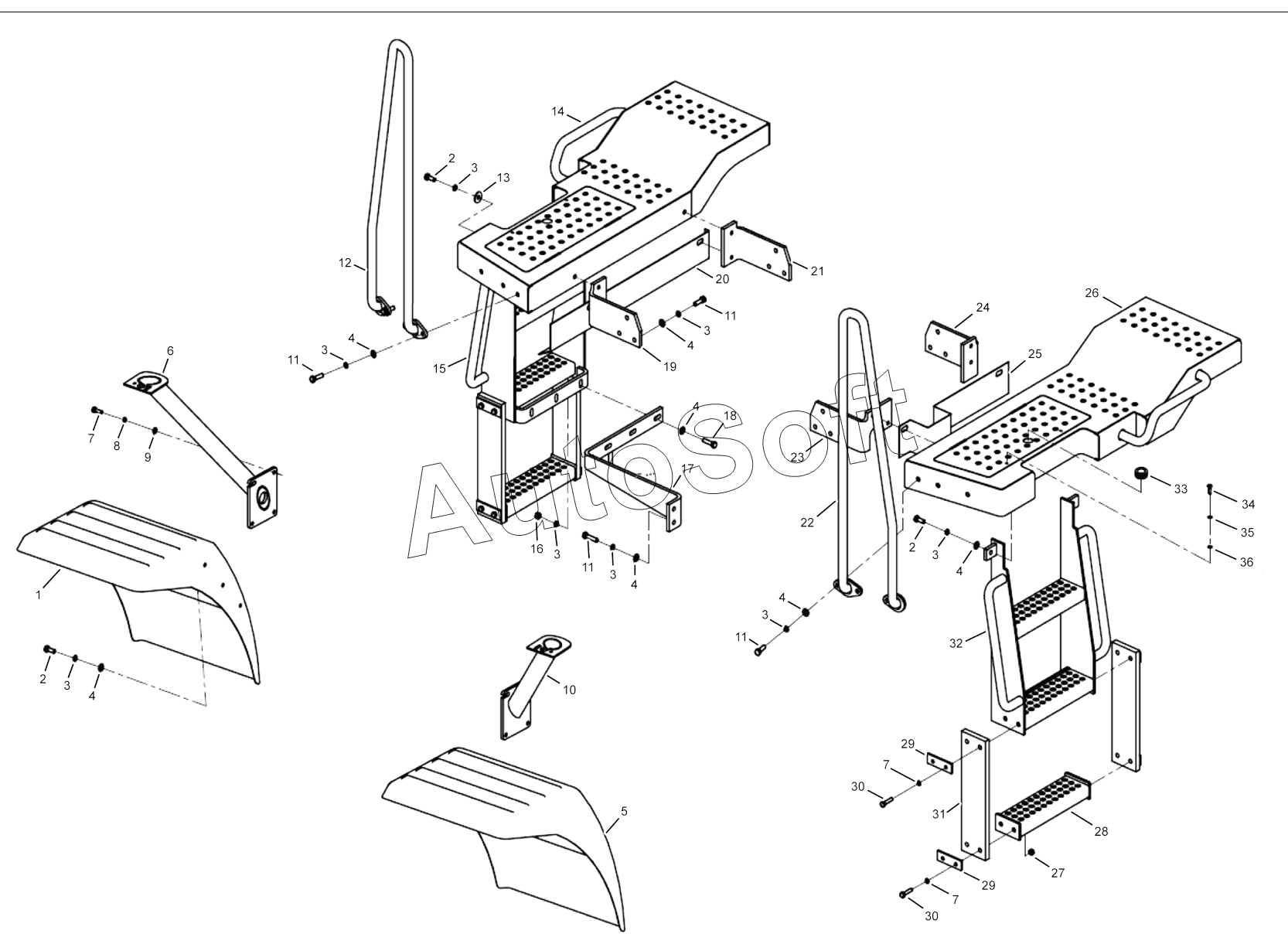

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Правый брызговик | |
| 2 | 8***6 | Болт М12х30 | |
| 3 | 8***8 | Шайба 12 | |
| 4 | 8***0 | Шайба 12 | |
| 5 | 2***1 | Левый брызговик | |
| 6 | 2***1 | Right lamp protector | |
| 7 | 8***4 | Шайба 10 | |
| 8 | 8***7 | Шайба 10 | |
| 9 | 8***3 | Болт М10х30 | |
| 10 | 2***9 | Left lamp protector | |
| 11 | 8***5 | Болт M12x40 | |
| 12 | 2***3 | Right front support | |
| 13 | 8***5 | Шайба 12 | |
| 14 | 2***1 | Right welded plate | |
| 15 | 2***6 | Опора правой лестницы | |
| 16 | 8***9 | Гайка М12 | |
| 17 | 2***6 | Опора правой лестницы | |
| 18 | 8***4 | Болт M12x45 | |
| 19 | 2***7 | Неподвижная деталь левопередняя | |
| 20 | 2***0 | Правый защитный кожух | |
| 21 | 2***8 | Право-задняя неподвижная рама | |
| 22 | 2***7 | Left front support | |
| 23 | 2***1 | Support | |
| 24 | 2***9 | Лево-задняя стопорная рама | |
| 25 | 2***2 | Left cover | |
| 26 | 2***1 | Сварочная деталь левой обшивки | |
| 27 | 8***8 | Гайка М10 | |
| 28 | 2***7 | Педаль | |
| 29 | 2***6 | Нажимная планка | |
| 30 | 8***3 | Болт M10x45 | |
| 31 | 2***9 | Резиновая планка | |
| 32 | 2***4 | Welded part of the left ladder | |
| 33 | 2***0 | Резиновая втулка | |
| 34 | 8***6 | Болт М8х12 | |
| 35 | 8***3 | Шайба 8 | |
| 36 | 8***0 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
