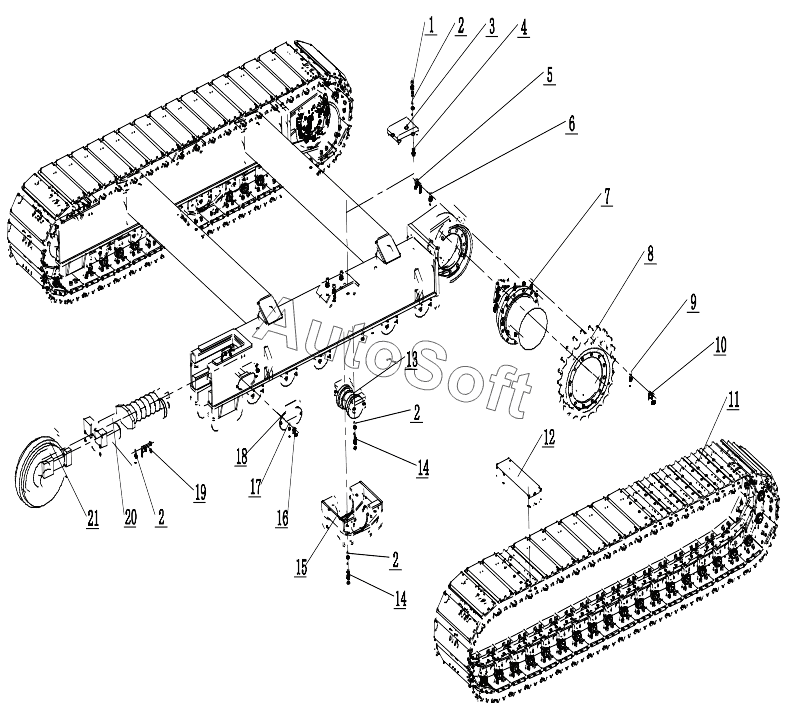

Каталог запасных частей к технике: XCMG XZ360E (2016). 425402471 Running Device
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Bolt | |
| 2 | 8***8 | Шайба 12 | |
| 3 | 4***9 | Plate | |
| 4 | 8***9 | Гайка М12 | |
| 5 | 8***0 | Bolt | |
| 6 | 8***3 | Spring Washer | |
| 7 | 8***3 | Planetary Gearbox | |
| 8 | 8***7 | Sprocket | |
| 9 | 8***2 | Spring Washer | |
| 10 | 8***5 | Bolt | |
| 11 | 8***8 | Track Assembly | |
| 12 | 8***9 | Rubber Blo ck | |
| 13 | 8***6 | Track roller | |
| 14 | 8***7 | Bolt | |
| 15 | 4***5 | Rail Clamp | |
| 16 | 8***8 | Болт М8х20 | |
| 17 | 8***0 | Шайба 8 | |
| 18 | 4***6 | Cover | |
| 19 | 8***1 | Болт M12x70 | |
| 20 | 8***8 | Tension device | |
| 21 | 8***5 | Idler roller |
