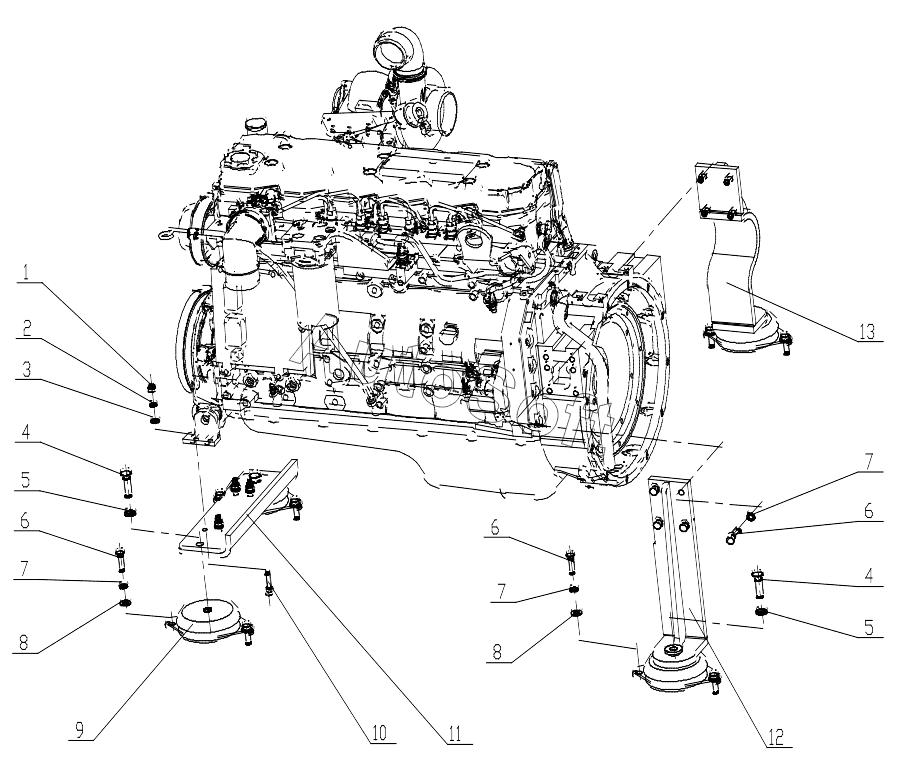

Каталог запасных частей к технике: XCMG XZ360E (2016). 425402615 Support Assembly
1
2
3
4
4
5
5
6
6
6
7
7
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Nut | |
| 2 | 8***0 | Spring Washer | |
| 3 | 8***8 | Washer | |
| 4 | 8***6 | Болт M16x45 | |
| 5 | 8***1 | Шайба 16 | |
| 6 | 8***7 | Bolt | |
| 7 | 8***8 | Шайба 12 | |
| 8 | 8***0 | Шайба 12 | |
| 9 | 8***7 | Flexible Bracket | |
| 10 | 8***3 | Болт M10x45 | |
| 11 | 4***1 | Front Bracket | |
| 12 | 4***4 | LR-bracket | |
| 13 | 4***8 | RR-bracket |
